Casi di applicazione
Sfondo del progetto
1. Con la crescita del business, l'attuale operazione di etichettatura manuale del cliente non riesce a tenere il passo con i progressi aziendali in termini di efficienza, precisione dell'etichettatura, effetto e tempestività della domanda.
2. Si prevede di investire in apparecchiature di etichettatura automatizzate intelligenti nel processo di etichettatura per sostituire la tradizionale modalità operativa di etichettatura manuale, raggiungere l'obiettivo di riduzione dei costi e miglioramento dell'efficienza ed entrare nell'era dell'intelligenza industriale.
Punti critici del settore
• I reagenti biologici devono essere conservati in un ambiente a bassa temperatura. Se non vengono etichettati e messi in cella frigorifera in tempo, i reagenti diventeranno inefficaci, con conseguenti gravi perdite.

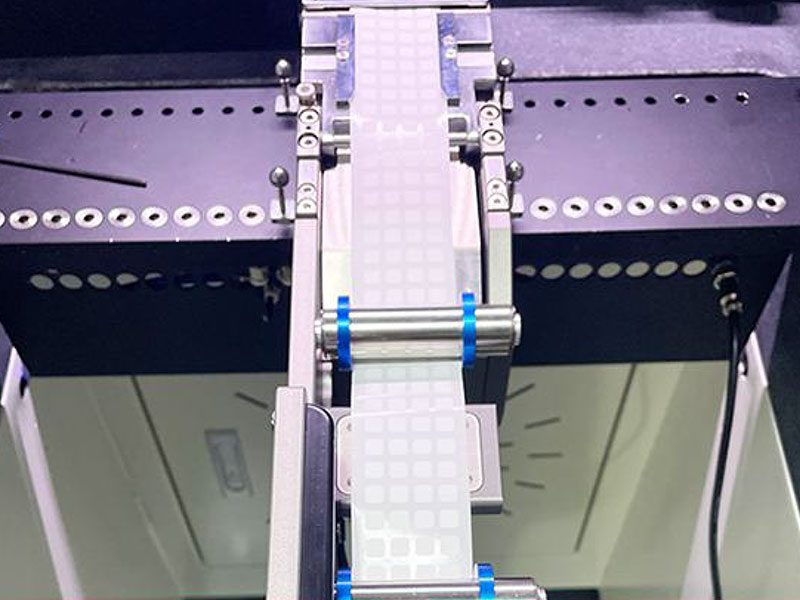

• La dimensione dell'etichetta è 7*7 mm. L'etichettatura manuale richiede l'uso di pinzette, che sono inefficienti, soggette a fatica e soggette a errori. Quando i materiali arrivano, devono essere rapidamente trasferiti nelle varie aree. La mancata spedizione ai clienti in tempo porterà a reclami da parte dei clienti.
• La modalità operativa tradizionale è ad alta intensità ed è noiosa, il che è poco amichevole per i dipendenti, con conseguente turnover del personale e grandi difficoltà di reclutamento.
Soluzione

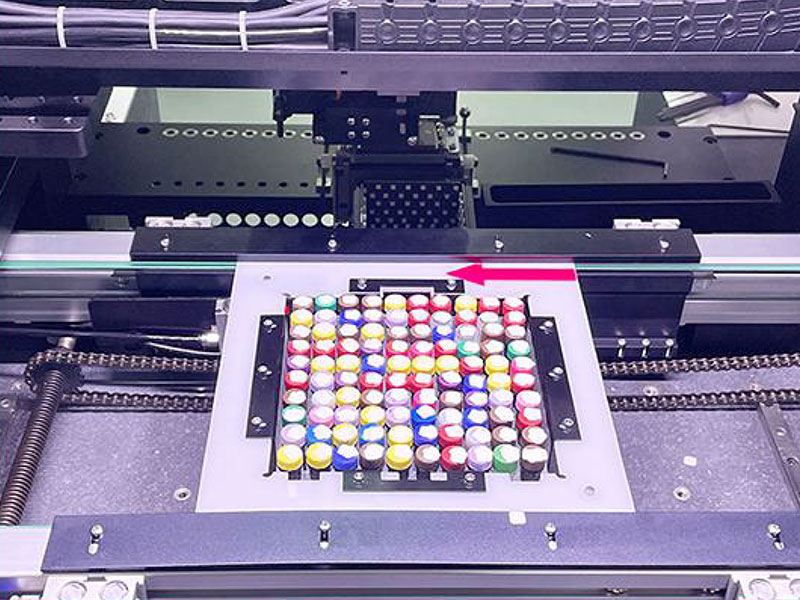

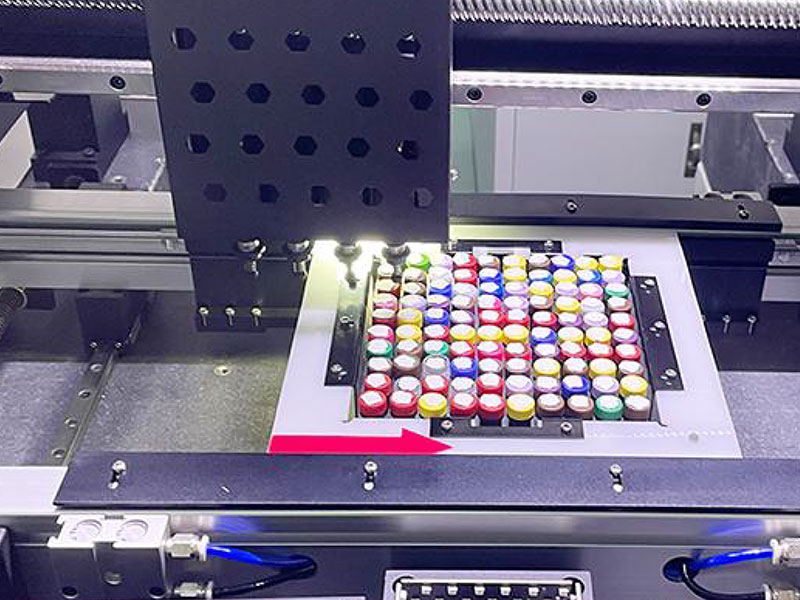

1. Personalizza l'etichettatrice per posizionamento visivo CCD LM402 per ottenere il posizionamento e l'etichettatura automatici sulla superficie del coperchio superiore delle provette.
2. Può rilevare i prodotti in provetta nella casella delle coordinate in più modalità ed etichettarli accuratamente sulla superficie del coperchio superiore.
Valore del progetto
1. Il carico di lavoro che originariamente richiedeva una settimana per essere completato ora può essere completato in un solo giorno, aumentando l'efficienza lavorativa di 6 volte. In precedenza, per l'etichettatura erano necessari 6 lavoratori manuali, ora è necessario un solo operatore con l'attrezzatura.
2. Realizzare una produzione automatizzata, consentendo un'etichettatura rapida, lo smistamento e la spedizione tempestiva all'arrivo delle merci, eliminando i reclami dei clienti e accelerando le operazioni.
3. Standardizzare e regolamentare il processo di etichettatura dell'azienda, semplificando il flusso di lavoro operativo.
GFLM402 Etichettatrice visiva completamente automatica
Articolo |
Parametri tecnici |
Dimensione del substrato |
150mm - 400mmX330mm (Personalizzabili su richiesta) |
Intervallo di movimento massimo dell'asse XY |
400mmX300mm (Personalizzabili su richiesta) |
Massima velocità di etichettatura |
4500 PCH (personalizzabile) |
Precisione del posizionamento |
±0,025 mm |
Motore di guida |
Motore servoazionato Panasonic con asse XYZ |
Metodo di trasmissione XY |
Vite a ricircolo di sfere ad alta precisione TBI |
Binario di guida di guida dell'asse XY |
Guida lineare ad alta precisione HIWIN |
Modalità di movimento XY |
Capace di collegamento lineare di accelerazione/decelerazione curvilinea con interpolazione incorporata |
Binario di guida di guida dell'asse Z |
Guida lineare ad alta precisione AirTAC |
Metodo di visione |
Up - vision Telecamera volante di identificazione ad alta velocità di precisione ad alta risoluzione |
Metodo di trasmissione PCB |
Trasmissione e aggancio da sinistra a destra, trasmissione automatica PCB |
Numero di alimentatori |
1 100MM o 3 60MM o 4 32MN |
Sistema di guida |
Unità DSP ad alta velocità Panasonic |
Sistema operativo |
Supporta i sistemi operativi Windows XP e Windows 7 |
Sistema di controllo |
Sistema operativo per macchine etichettatrici automatiche (LMRelease) |
Alimentazione |
AC200, 220, 380V trifase |
Sorgente di compressione dell'aria |
Sorgente d'aria esterna 0,55 MPA |
Dimensioni della macchina |
1220mm1200mm1850mm |
Peso della macchina |
650kg |
