Etiketės gedimas sukuria didelių aklųjų zonų gamybos įrenginiuose ir logistikos centruose. Neatsekamos atsargos, baudos už atitiktį, sustabdytos gamybos linijos ir pavojai saugai greitai atsiranda, kai svarbūs saugos duomenys tampa neįskaitomi arba visiškai atsiskiria. Dažnai etiketės gedimą traktuojame kaip paprastą klijų defektą. Tiesą sakant, tai yra daugiamatis klijų chemijos, pagrindo medžiagos, spausdinimo metodų ir veikimo aplinkos neatitikimas. Tokie veiksniai kaip paviršiaus energija, ekstremalios temperatūros, mechaninis dilimas ir cheminis poveikis – visa tai lemia ilgalaikį veikimą.
Nurodant patikimą Pramoninėms etiketėms reikia sistemingai įvertinti substratus, aplinkos veiksnius ir gyvavimo ciklo įskaitomumo reikalavimus. Pasikliaujant bendraisiais rinkodaros teiginiais, neišvengiama nesėkmė. Turite sukurti sprendimą, kad jis atitiktų tikslias fizines jūsų programos realijas. Šiame vadove aprašoma sukibimo, pagrindo profiliavimo ir medžiagų pasirinkimo fizika, kad būtų lengviau išspręsti etiketės atskyrimo problemas.
Paviršiaus energija lemia sukibimą: Mažos paviršiaus energijos (LSE) medžiagoms, pvz., milteliniu būdu dengtiems metalams ir tam tikriems plastikams, reikia specializuotų agresyvių klijų, kad būtų užtikrintas tinkamas 'iššlapimas' ir būtų išvengta lupimo.
Įskaitomumas yra toks pat svarbus kaip ir sukibimas: etiketė, kuri lieka prilipusi, bet tampa neįskaitoma dėl dilimo, cheminių medžiagų ar UV poveikio, vis tiek yra nesėkminga etiketė, ypač didelės atsakomybės atitikties aplinkoje.
Aplinka nusveria pradinį lipnumą: etiketė, kuri puikiai prilimpa kambario temperatūroje, gali katastrofiškai sugesti, kai lauke veikia UV spinduliai, cheminis plovimas arba ekstremalus terminis ciklas.
Facestock lankstumas yra svarbus: lenktų, tekstūruotų ar netaisyklingų paviršių taikymas standžioms medžiagoms sukuria mechaninę atmintį (žymėjimą), todėl kraštai pakyla, nepaisant sukibimo stiprumo.
Nesėkmės fizika: kodėl standartinės etiketės sugenda pramoninėje aplinkoje
Pirmiausia turime apibrėžti, kas yra nepavykusi etiketė. Nesėkmė apima ne tik visišką atsiskyrimą. Kraštų pakėlimas, žymėjimas, burbuliukai, blukimas ir brūkšninio kodo įskaitomumo praradimas kenkia veikimo vientisumui. Pramoninio lygio patvarumas reikalauja, kad žyma išliktų tvirtai pritvirtinta ir būtų visiškai nuskaitoma per visą turto gyvavimo ciklą. Eidami po patalpos grindis matote šiuos gedimus visur: užlenktus vamzdžių žymeklių kraštus, išblukusius lauko siurblių serijos numerius ir pūslėtas įspėjamąsias etiketes ant cheminių medžiagų statinių.
Paviršiaus energija ir klijų sušlapimas
Paviršiaus energija lemia, kaip gerai klijai pasiskirsto ant pagrindo. Matuojame tai dynais per centimetrą. Didelės paviršiaus energijos (HSE) medžiagos, tokios kaip stiklas, varis ir plikas aliuminis, leidžia klijams lengvai tekėti. Tai sukuria tvirtą, greitą sukibimą, nes klijai pasiekia didžiausią kontaktinį plotą. Mažos paviršiaus energijos (LSE) medžiagos, tokios kaip polipropilenas, teflonas ir miltelinės dangos, atsparios klijų plitimui. Klijų rutuliukai netekėtų, o aukštyn, panašiai kaip vanduo ant ką tik vaškuoto automobilio gaubto. Norint pasiekti tinkamą LSE paviršių sudrėkinimą, jums reikia specializuotų, agresyvių formulių su didesniu sluoksnio svoriu.
| Medžiagos tipas |
Paviršiaus energijos lygis |
Bendras substratų |
klijų reikalavimas |
| Didelė paviršiaus energija (HSE) |
Aukštas (lengva klijuoti) |
Stiklas, plikas aliuminis, varis, nerūdijantis plienas |
Standartiniai akrilai gerai veikia; greitas sušlapimas. |
| Vidutinė paviršiaus energija (MSE) |
Vidutinis |
ABS, polikarbonatas, nailonas, akrilas |
Modifikuotas akrilas; reikalauja vidutinio buvimo laiko. |
| Maža paviršiaus energija (LSE) |
Žemas (sunku surišti) |
Milteliniu būdu dengti metalai, polipropilenas, teflonas, polietilenas |
Didelio lipnumo guma arba specializuoti LSE akrilai; reikalingas didelis palto svoris. |
Mechaninė atmintis ir žymėjimas
Kietų paviršių taikymas siauruose spinduliuose sukelia nuolatinį fizinį stresą. Medžiagos, naudojamos ant kabelių, vamzdžių ar buteliukų, natūraliai bando grįžti į plokščią būseną. Ši mechaninė atmintis laikui bėgant įveikia standartinius klijus. Galiausiai kraštai pakyla, sukurdami reiškinį, žinomą kaip žymėjimas. Mačiau, kad ištisos laidų laidų partijos nepavyko patikrinti, nes per 48 valandas nuo lenktų laidų nukrito standžios poliesterio etiketės. Privalote derinti paviršiaus lankstumą su pagrindo kreivumu. Vinilas ir specializuoti poliolefinai lankstosi nekovojant su klijais.
Aplinkos degradacija
Ekstremali aplinka aktyviai ardo lipnias polimerų grandines. Didelis karštis iškepa klijus, todėl jie tampa trapūs ir praranda lipnumą. Kriogeninis užšaldymas suardo standartines jungtis, lanksčius klijus paverčia į stiklą primenančiomis konstrukcijomis, kurios trūkčioja nuo vibracijos. UV spinduliuotė ardo ir veido medžiagą, ir lipnų sluoksnį, sukeldama pageltimą, įtrūkimus ir galiausiai pudravimą. Cheminiai tirpikliai visiškai ištirpina rišamąsias medžiagas. Turite nurodyti medžiagas, sukurtas taip, kad atlaikytų šias konkrečias žeminančias jėgas, atsižvelgiant į faktines vietos sąlygas.
Mechaninis dilimas ir trintis
Stiprus kontaktas fiziškai pažeidžia neapsaugotas veido medžiagas ir rašalą. Vibracija, įbrėžimai ir fizinis susidėvėjimas mechaninėse vietose greitai ištrins svarbiausius duomenis. Standartiniai viršutiniai sluoksniai negali atlaikyti nuolatinės trinties dėl šakinių krautuvų, operatoriaus valdymo ar automatizuotų rūšiavimo svirties. Norint apsaugoti brūkšninį kodą ir tekstą nuo fizinio sunaikinimo, jums reikia tvirtų sluoksnių arba spausdinimo ant paviršiaus būdų. Spausdinant ant paviršiaus, rašalas yra už skaidraus apsauginio skydo, todėl neįmanoma nubraukti nepažeidžiant visos etiketės.
Vertinimo dimensijos: substrato ir aplinkos analizė
Kad etiketės specifikacija būtų sėkminga, būtinas kruopštus aplikacijos paviršiaus ir supančios aplinkos auditas. Negalite atspėti šių parametrų ant stalo. Turite patikrinti tikrąją aparatinę įrangą.
Pagrindo profiliavimas
Tekstūra ir poringumas drastiškai sumažina faktinį klijų kontaktinį plotą. Šiurkštūs, lieti, tekstūruoti arba porėti paviršiai, tokie kaip ketaus variklio blokai ar tekstūruoto plastiko korpusai, leidžia klijams liesti tik paviršiaus smailes. Standartiniai ploni klijai čia nepavyksta, nes jie užpildo tarpus, o ne jas užpildo. Jums reikia didelio sluoksnio svorio sprendimų. Storesnis lipnus sluoksnis teka į tekstūruoto paviršiaus slėnius, sukurdamas tvirtą mechaninį ryšį.
Užteršimo rizika yra dar viena didžiulė kliūtis. Pelėsių šalinimo priemonės, mašinų alyvos, drėgmė ir dulkės veikia kaip nematomos kliūtys. Jie neleidžia klijams liesti tikrojo pagrindo. Jei užklijuojate etiketę ant šviežiai štampuotos metalinės dalies, padengtos pjovimo skysčiu, klijai sukimba su alyva, o ne su metalu. Prieš naudodami, turite įvertinti šią užteršimo riziką ir įgyvendinti griežtus valymo protokolus.
Pagrindo plėtimasis ir susitraukimas taip pat įtempia ryšį. Plastikai ir metalai šiluminių ciklų metu plečiasi ir traukiasi skirtingu greičiu. Šis judėjimas sukuria klijų šlyties įtempį. Transporto priemonių eksterjeras, lauko elektros gaubtai ir langai patiria didžiulius temperatūros svyravimus. Jums reikia labai elastingų klijų, kurie gali ištempti ir atsigauti judant pagrindui.
Ekstremalios darbo aplinkos sąlygos
Terminis ciklas sunaikina standžius ryšius. Greitam perėjimui nuo šalčio lauko temperatūros prie didelio karščio eksploatavimo būsenų reikia termiškai stabilių medžiagų. Variklių skyriuose, erdvėlaivių komponentams ir lauko klimato poslinkiams reikalingi klijai, kurie išlaikytų savo viskoelastines savybes plačiose temperatūros juostose.
Pramoniniai tirpikliai ir valymo priemonės tirpdo standartinius klijus. Skydrol, MEK (Methyl Ethyl Ketone), stabdžių skysčiams ir dideliems šarminiams plovimams reikalingos labai atsparios polimerinės konstrukcijos. Jei jūsų įstaigoje naudojamos agresyvios riebalų šalinimo priemonės, standartiniai akrilai per kelias savaites pavirs koše.
Atmosferos sąlygos lauke sujungia UV spindulius, drėgmę ir vėją, kad pablogintų išorėje pritvirtintas etiketes. UV šviesa suardo standartinių plastikų ir klijų chemines jungtis. Norint, kad lauko mašinos ir konstrukcinis plienas ilgai išliktų, jums reikia specializuotų UV spinduliams atsparių paviršių ir lauko sąlygomis pritaikytų akrilinių klijų.
Atitikties ir gyvenimo trukmės reikalavimai
Turite susieti savo specifikacijas su reguliavimo standartais, pvz., UL 969, CSA, RoHS ir OSHA. Nustatykite reikiamą patvarumo terminą. Kai kurioms programoms reikalingas kelių mėnesių įskaitomumas, kad būtų galima laikinai sekti logistiką. Kiti reikalauja dešimtmečių išgyvenimo atšiauriomis sąlygomis, kad būtų nustatytas nuolatinis turtas. Nepavykus atlikti UL patikros, nes nuo sunkiosios technikos nukrito techninių duomenų lentelė, sukelia didžiulius siuntimo vėlavimus ir galvos skausmą dėl atitikties.
Pagrindinės pramoninių etikečių klijavimo technologijos
Labai svarbu pasirinkti tinkamą klijų chemiją. Kiekviena formulė turi skirtingus pranašumus ir specifinius pažeidžiamumus. Turite suderinti klijų tipą su pagrindo ir aplinkosaugos auditu. Nėra vieno klijų, tinkančių kiekvienam pritaikymui.
| Klijų tipas |
Pagrindiniai privalumai |
Pagrindiniai apribojimai |
Geriausias pritaikymas lauke |
| Standartinis akrilas |
Puikus atsparumas UV spinduliams, atsparumas aukštai temperatūrai, ilgalaikis patvarumas, atsparumas cheminėms medžiagoms. |
Mažesnis pradinis lipnumas (visiškai sukietėti reikia 24–72 val.), kovojama su LSE plastikais. |
Lauko įranga, didelio karščio aplinka, ilgalaikis turto sekimas ant pliko metalo. |
| Modifikuotas akrilas |
Geresnis pradinis lipnumas nei standartinis akrilas, gerai sukimba su MSE ir kai kuriais LSE paviršiais. |
Šiek tiek žemesnė temperatūra ir cheminis atsparumas nei grynas akrilas. |
Milteliniu būdu dengtos plokštės, ABS plastikiniai korpusai, bendroji gamyba. |
| Gumos pagrindu |
Didelis pradinis lipnumas, puikus sukibimas su LSE paviršiais ir grubiomis tekstūromis. |
Prastas atsparumas UV spinduliams (gelsta ir tampa trapus), žemesnės temperatūros slenksčiai, pažeidžiami cheminių medžiagų. |
Vidaus logistika, gofruotos dėžės, grubiai lieti patalpų paviršiai, laikinas sekimas. |
| Silikonas |
Atsparumas ekstremalioms temperatūroms, palaiko ryšį stipraus šiluminio šoko metu. |
Ribotas suderinamumas su tam tikrais paviršiais, reikalauja specialaus tvarkymo ir įdėklų. |
PCB gamyba, aviacijos ir kosmoso komponentai, didelio karščio stiklo klijavimas, banginis litavimas. |
Nurodant Pramoninės etiketės , turite subalansuoti pradinį lipnumą ir galutinį sukibimą. Gumos klijai akimirksniu sugriebia, o tai mėgsta operatoriai. Tačiau jie greitai suyra lauke. Akrilai jaučiasi mažiau lipnūs išėmus iš dėžutės, tačiau po 72 valandų laikymo laiko jie sudaro neįtikėtinai tvirtą, oro sąlygoms atsparų ryšį.
Etikečių priedų derinimas prie pramoninių paviršių
Prietaisas turi spausdintą informaciją ir apsaugo klijus nuo aplinkos pavojų. Turite suderinti fizines paviršių savybes su taikymo vietos geometrija ir pavojais. Netinkamo paviršiaus naudojimas garantuoja gedimą, net ir naudojant tinkamus klijus.
Savybės ir rezultatai

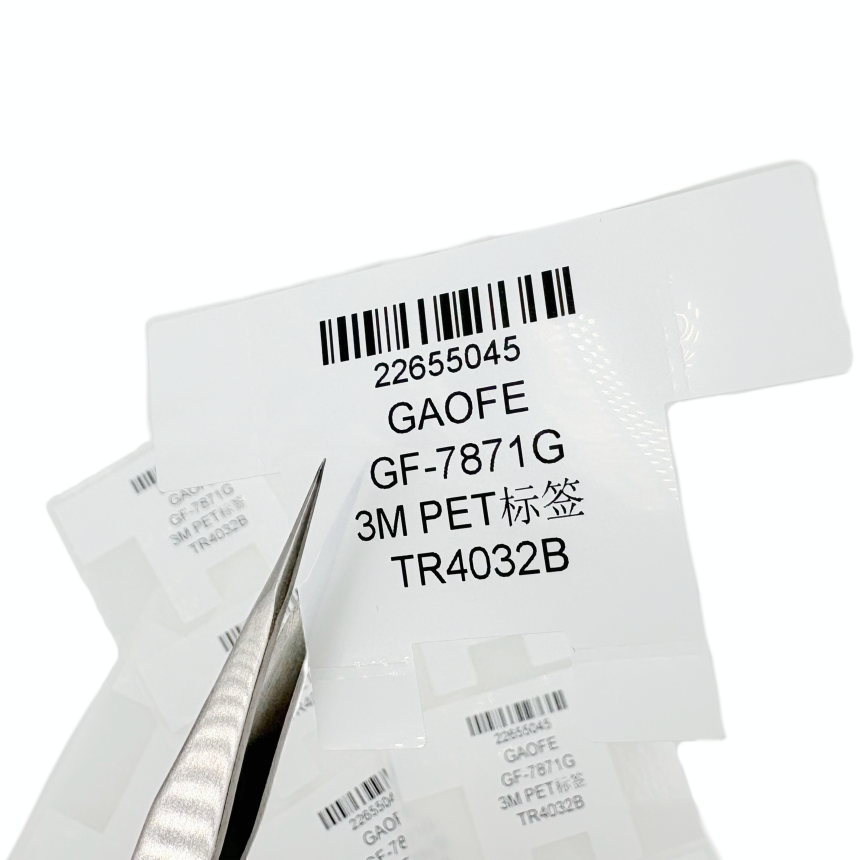

Poliesteris (PET) pasižymi dideliu patvarumu, matmenų stabilumu ir puikiu cheminiu atsparumu. Jis puikiai atlaiko aukštą karštį, nesusitraukdamas ir netirpdamas. PET geriausiai tinka plokštiems, standiems paviršiams, pvz., įrangos duomenų lentelėms, elektros skydams ir plokščiai metalinei važiuoklei. Tačiau jis išlieka per standus lenktiems arba labai tekstūruotiems paviršiams. Jei PET uždėsite ant mažo skersmens vamzdžio, jis užsidegs.
Polipropilenas (BOPP) užtikrina gerą atsparumą drėgmei ir lankstumą. Jis tinka vidaus logistikai, sandėlių stelažams ir vidutiniškai išlenktiems paviršiams. BOPP šiek tiek tempiasi, todėl geriau prisitaiko nei PET. Tačiau BOPP atsparumas karščiui ir UV spinduliams yra mažesnis. Jis deformuosis ir suyra, jei bus veikiamas tiesioginių saulės spindulių arba plovimo aukštoje temperatūroje.
Vinilas (PVC) yra labai lankstus, lankstus ir atsparus UV spinduliams. Jis puikiai tinka lauko mašinoms, transporto priemonėms, vamzdynams ir netaisyklingiems ar tekstūruotiems paviršiams. Vinilas tempiasi ir juda kartu su pagrindu. Jis apgaubia siaurus spindulius be vėliavėlių. Didelis karštis gali sukelti galimų dujų išsiskyrimo problemų, tačiau bendroms lauko ir išlenktoms reikmėms vinilas veikia ypač gerai.
Poliimidas (Kapton) užtikrina atsparumą itin aukštai temperatūrai. Jis atlaiko banginį litavimą, pakartotinio srauto krosnis ir atšiaurų cheminį plovimą. Poliimidas naudojamas kaip spausdintinės plokštės (PCB) sekimo ir erdvėlaivių variklio komponentų standartas. Jis atlaiko temperatūrą, kuri akimirksniu ištirptų PET arba vinilą.
Spausdinimo apsauga
Privalote apsaugoti spausdintą pranešimą nuo fizinių ir cheminių atakų. Tuščia žyma yra nenaudinga. Skaidrus matinis arba blizgus poliesterio sluoksnis apsaugo rašalą nuo stipraus trinties ir švelnių cheminių medžiagų. Vinilo perdangos suteikia lanksčią apsaugą lenktiems paviršiams. Ekstremalioje aplinkoje spausdinant ant paviršiaus, rašalas yra po skaidriu apsauginiu sluoksniu, todėl jis yra atsparus cheminiam plovimui, įbrėžimams ir sunkiems pramoniniams tirpikliams.
Išankstinio pirkimo sistema: 3 svarbūs klausimai, kuriuos reikia užduoti prieš užsakant
Venkite bendrų pirkinių atsakydami į tris pagrindinius klausimus. Ši sistema užtikrina, kad jūsų žymos veiktų tiksliai taip, kaip reikalaujama lauke.
1 klausimas: kokio tikslaus pagrindo, tekstūros ir geometrijos laikomės?
Nurodykite tikslią medžiagą. Ar tai mažos paviršiaus energijos plastikas, pavyzdžiui, didelio tankio polietilenas, grubus ketaus korpusas, lenkta viela ar milteliniu būdu dengta plokštė? Turite tiesiogiai suderinti klijų storį ir paviršiaus lankstumą su šiomis fizinėmis realybėmis. Išmatuokite išlenktų paviršių skersmenį, kad įsitikintumėte, jog paviršius gali atlaikyti spindulį be žymėjimo.
2 klausimas: kokios fizinės ir aplinkos jėgos veiks šią etiketę per visą jos gyvavimo ciklą?
Nustatykite pagrindines grėsmes. Įvertinkite cheminio plovimo, ekstremalių temperatūrų, fizinio dilimo ar nuolatinės lauko UV spinduliuotės poveikį. Susiekite šiuos pavojus su klijų ir paviršių apribojimais. Jei turtas kasdien plaunamas aukštu slėgiu karštu vandeniu, jums reikia didelio lipnumo akrilo su sandariu kraštu.
3 klausimas: kokių saugos, įskaitomumo ir atitikties standartų turime laikytis?
Įvertinti norminius reikalavimus. Nustatykite, ar spaudinys turi atlaikyti didelio dilimo aplinką, kad būtų matomi OSHA saugos įspėjimai. Patikrinkite, ar reikia UL arba CSA agentūros patvirtinimų, kad būtų laikomasi produkto atsakomybės. Įsitikinkite, kad pasirinktos medžiagos turi specifinius sertifikatus, kurių reikalauja jūsų pramonės reguliavimo institucijos.
Įgyvendinimo rizikos ir mažinimo strategijos
Net tobulai sukurtos žymos sugenda, jei pritaikomos neteisingai. Įgyvendinimo realijos lemia galutinę obligacijos sėkmę. Mačiau, kad tūkstančiai dolerių iššvaistomos aukštos kokybės medžiagų, nes operatoriai jas tepdavo nešvariomis pirštinėmis ant riebių paviršių.
Paviršiaus paruošimo protokolai: turite tinkamai nuvalyti paviršių. Izopropilo alkoholio ir vandens mišinys santykiu 50/50 pašalina nematomas alyvas, dulkes ir pelėsių išsiskyrimo priemones. Nuvalykite paviršių viena kryptimi, kad pašalintumėte teršalus, o ne sutepkite juos aplink. Niekada netepkite klijų ant užterštų paviršių.
Naudojimo temperatūra ir eksploatavimo temperatūra: norint tinkamai sukietėti, klijams reikia tam tikro šiltos temperatūros lango. Turite jas taikyti šiame lange (dažniausiai aukštesnėje nei 50 °F), net jei jų maksimali eksploatacinė temperatūra yra minusinėje aplinkoje. Uždėjus žymes ant šąlančio metalo, klijai negali tekėti.
Išlikimo laikas: norint pasiekti maksimalų sukibimo stiprumą, klijai turi išlikti iki 72 valandų. Venkite neatidėliotino testavimo nepalankiausiomis sąlygomis. Leiskite polimerų grandinėms tekėti ir užsifiksuoti į pagrindą. Neklijuokite žymos ir nedelsdami nuplaukite dalį cheminiu būdu.
Lengvas naudojimas ir apsauga nuo burbulų susidarymo: Įstrigusios oro kišenės trukdo klijuoti. Didelėms plokštėms naudokite valytuvus ir dengimo į centrą metodus, kad užtikrintumėte visišką paviršiaus sutapimą. Tvirtai paspauskite, kad suaktyvintumėte slėgiui jautrius klijus.
Prototipų kūrimas ir aplinkosaugos bandymai: visada paprašykite pavyzdinių ritinių. Prieš įsipareigodami vykdyti masinius pirkimus, atlikite realius bandomuosius bandymus savo faktinėje objekto aplinkoje. Priklijuokite juos ant tikrųjų mašinų ir leiskite sėdėti mėnesį.
Išvada
Nėra universalaus sprendimo pramoniniam žymėjimui. Sėkmė visiškai priklauso nuo tikslios klijų chemijos, paviršių atitikties, spausdinimo apsaugos ir paviršiaus energijos sankirtos. Norėdami užtikrinti patikimą veikimą, atlikite šiuos veiksmus:
Patikrinkite savo konkrečius naudojimo atvejus, dokumentuodami tikslią pagrindo medžiagą, paviršiaus formą ir naudojimo temperatūrą patalpos grindyse.
Sudarykite visų pavojų aplinkai žemėlapį naudodami 3 klausimų išankstinio pirkimo sistemą, kad nustatytumėte chemines, termines ir fizines grėsmes.
Pasikonsultuokite su medžiagų inžinerijos specialistu, kad peržiūrėtumėte techninių specifikacijų lapus ir patikrintumėte atitiktį UL/CSA.
Užsisakykite mėginių testavimo rinkinius, kad patvirtintumėte klijų sudrėkimą, išlikimo laiko reikalavimus ir ilgalaikį įskaitomumą faktinėje darbo aplinkoje.
DUK
K: Kodėl etiketės nusilupa nuo milteliniu būdu dengtų metalų?
A: Miltelinės dangos turi mažą paviršiaus energiją (LSE). Standartiniai klijai rutuliuojasi, o ne teka paviršiumi, todėl sukibimas yra silpnas. Turite naudoti modifikuotus akrilinius arba didelio sluoksnio gumos klijus, specialiai sukurtus LSE paviršiams sudrėkinti.
K: Kuo skiriasi pradinis sukibimas ir galutinis sukibimas?
A: Pradinis lipnumas reiškia tiesioginį lipnumą, jaučiamą užtepus. Galutinis sukibimas yra didžiausias sukibimo stiprumas, pasiekiamas klijams visiškai sukietėjus ir sutekėjus į pagrindą, kuriam paprastai reikia 24–72 valandų.
Kl .: Kaip pasirinkti etiketes lenktiems arba cilindriniams paviršiams?
A: Turite pasirinkti labai lanksčius paviršius, pvz., vinilą, specializuotą poliolefiną arba lengvą audinį. Kietos medžiagos, pvz., standartinis poliesteris, bandys grįžti į plokščią būseną, todėl kraštai ilgainiui pakils ir sustos.
Kl.: Ar pramonines etiketes galima klijuoti ant riebių ar šlapių paviršių?
A: Standartiniai klijai sugenda ant užterštų paviršių, nes sukimba su alyva ar vandeniu, o ne su pagrindu. Jums reikalingos specialios alyvą sugeriančios arba drėgmę išstumiančios lipnios kompozicijos, skirtos prasiskverbti per užteršimo sluoksnį.
Kl .: Kokia etiketės medžiaga geriausia plauti dideliu karščiu ir cheminiu būdu?
A: Poliimidas (Kapton) suporuotas su aukštos temperatūros silikoniniais klijais užtikrina geriausią atsparumą ekstremaliam karščiui ir atšiauriems cheminiams tirpikliams. Pridėjus patvarų viršutinį laminatą arba naudojant požeminį spausdinimą, rašalas atlaikys stiprų plovimą.
