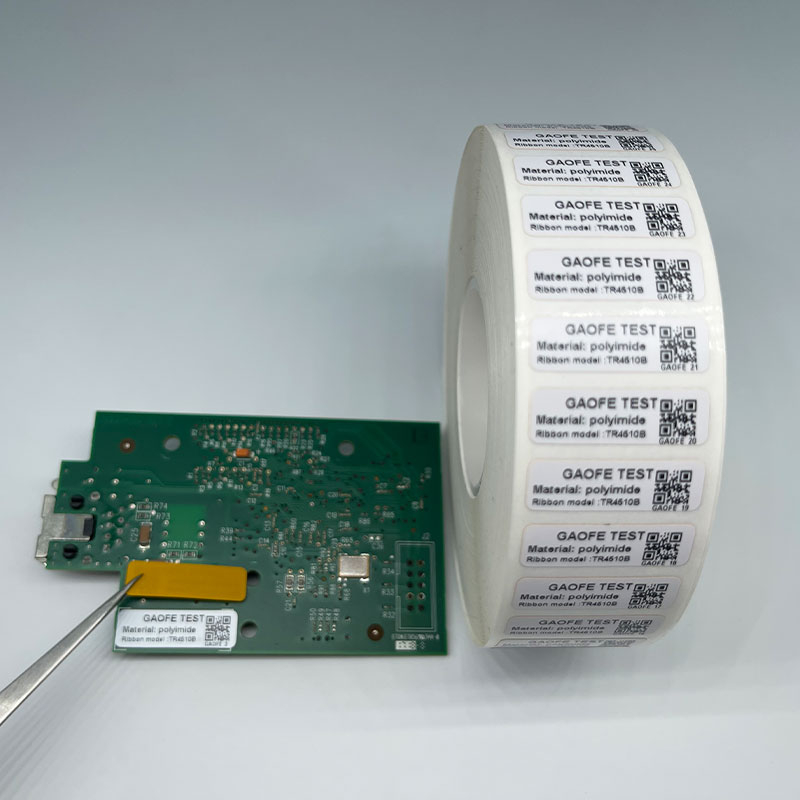

ฉลากแผงวงจรโพลีอิไมด์

ภาพรวม

ฉลากแผงวงจรโพลีอิไมด์ได้รับการออกแบบมาเป็นพิเศษสำหรับฉลากสำหรับแผงวงจรพิมพ์ (PCB) และส่วนประกอบอิเล็กทรอนิกส์ โดยจะรักษาประสิทธิภาพการทำงานที่มั่นคงในสภาพแวดล้อมที่มีอุณหภูมิสูง มีการกัดกร่อนทางเคมี และเกิดความเครียดทางกลไก เพื่อให้มั่นใจถึงการตรวจสอบย้อนกลับที่เชื่อถือได้ตลอดกระบวนการผลิตและวงจรชีวิตผลิตภัณฑ์ทั้งหมด

คุณสมบัติ:

ทนต่ออุณหภูมิสูง

• ทนต่ออุณหภูมิ 260°C–320°C ในระหว่างกระบวนการบัดกรีแบบรีโฟลว์และกระบวนการบัดกรีแบบคลื่น โดยไม่มีการบิดงอ คาร์บอนไนเซชัน หรือการแยกชั้น

• ความทนทานต่อการสัมผัสในระยะสั้นถึงอุณหภูมิแวดล้อม 150°C+ (เช่น ห้องเครื่องยนต์ของรถยนต์)

ความเข้ากันได้ของวัสดุ

• สารยึดติด: สูตรอะคริลิกหรือซิลิโคนดัดแปลงช่วยให้มั่นใจในการยึดเกาะที่แข็งแกร่งกับพื้นผิว PCB ที่หลากหลาย (เช่น FR4, พื้นผิวอลูมิเนียม)

แอปพลิเคชัน:

การผลิตอุปกรณ์อิเล็กทรอนิกส์

• การประกอบ PCB: ฉลากทนต่อการบัดกรีแบบรีโฟลว์ (260°C+) และการบัดกรีแบบคลื่น ช่วยให้มั่นใจในการอ่านได้ตลอดกระบวนการ SMT

• การติดตามส่วนประกอบ: ระบุไอซี ตัวต้านทาน และตัวเชื่อมต่อบนบอร์ดระหว่างการผลิตและการทดสอบ

โซลูชั่นการพิมพ์ที่เหมาะสมที่สุด

ริบบิ้นที่แนะนำ:

GAOFE TR4510B ริบบิ้นเรซิ่น

ทนต่ออุณหภูมิสูง

• ทนทานต่ออุณหภูมิ 300°C เป็นเวลา 10 วินาที (เข้ากันได้กับกระบวนการบัดกรีแบบรีโฟลว์/คลื่น)

• ความทนทานต่อการสัมผัสในระยะสั้นสูงถึง 150°C (เช่น โมดูล ECU ของยานยนต์)

เครื่องพิมพ์ที่แนะนำ:

เครื่องพิมพ์อุตสาหกรรม Zebra ZT610

• รองรับการพิมพ์ความละเอียดสูงพิเศษ 600dpi

• ให้การพิมพ์แบบอักษร/บาร์โค้ดขนาดไมโครขนาด 0.2 มม. ที่คมชัด

• เหมาะอย่างยิ่งสำหรับการติดฉลาก PCB ที่แม่นยำและการระบุส่วนประกอบขนาดเล็ก

ตัวเลือกอื่น ๆ

เลขที่	ชื่อ	ความหนา	สี
1	ฉลากโพลีอิไมด์	25#	สีฟ้า, สีเขียว, สีชมพู, สีเหลือง, สีขาว
2	ฉลากโพลีอิไมด์	50#	สีขาวกึ่งด้าน, ชมพู, ส้ม
3	ป้ายโพลีอิไมด์ที่ถอดออกได้	25#	ฟ้า เขียว ชมพู โอเยลโลว์
4	ป้ายโพลีอิไมด์ที่ถอดออกได้	50#	สีขาว
5	ป้าย Polyimide ป้องกันไฟฟ้าสถิต	25#	สีขาว
6	ป้าย Polyimide ป้องกันไฟฟ้าสถิต	50#	สีขาว

ข้อมูลจำเพาะ :

ผลงาน	วิธีการทดสอบ	ผลการทดสอบทั่วไป
	ผ่านการทดสอบตามมาตรฐาน ASTM d1000
ความหนา	การเคลือบ	0.015~0.018มม
	วัสดุฐาน	0.050±0.005มม
	กาว	0.025±0.002มม
	ความเหนียว	0.090±0.007มม
แรงยึดเกาะ สแตนเลส	ผ่านการทดสอบตามมาตรฐาน ASTM d1000	≥6.0N/นิ้ว
	ความเร็ว 300 มม./นาที วาง 20 นาที
แทคเริ่มต้น	การทดสอบ J. Dow ตาม gb-4852	≥1#
แรงยึดเกาะ	ผ่านการทดสอบตาม GB/t-4851	>24ชม
สูงสุดที่ใช้งานได้ อุณหภูมิ	5 นาทีที่ 300 ℃	ไม่มีอิทธิพล
ขั้นต่ำที่ใช้งานได้ อุณหภูมิ	3 วันที่ -30 ℃	ไม่มีอิทธิพล
ทนต่อความชื้น	37°C ความชื้นสัมพัทธ์ 95% เป็นเวลา 3 วัน	ไม่มีอิทธิพล
ทนต่อรังสียูวี	3 วันภายใต้แสง UV TM-100	ไม่มีอิทธิพล
ต้านทานความชรา	ผ่านการทดสอบตามมาตรฐาน ASTM g 26	ไม่มีอิทธิพล
	3 วันในเครื่องวัดสภาพอากาศอาร์คซีนอน
ความต้านทานต่อสเปรย์เกลือ	พ่นสารละลายเกลือ 5% ลงในหมอกในห้องปฏิบัติการ และ ติดฉลากในห้องปฏิบัติการนี้เป็นเวลา 3 วัน (ASTM B 117)	ไม่มีอิทธิพล

การทดสอบความสามารถในการปรับตัว:

วิธีทดสอบ: พิมพ์ด้วยผ้าหมึกชุดพิเศษสำหรับห้องโดยสารและเครื่องพิมพ์ม้าลาย ก่อนการทดสอบ ให้ติดตัวอย่างไว้บนแผ่นอะลูมิเนียมและปล่อยทิ้งไว้ 24 ชั่วโมง
