ÜBERBLICK
Polyimid-Leiterplattenetiketten sind speziell entwickelte Kennzeichnungsetiketten für Leiterplatten (PCBs) und elektronische Komponenten. Sie behalten eine stabile Leistung in Umgebungen mit hohen Temperaturen, chemisch korrosiven und mechanisch beanspruchten Umgebungen bei und gewährleisten eine zuverlässige Rückverfolgbarkeit während des gesamten Herstellungsprozesses und Produktlebenszyklus.
Besonderheit:
Hochtemperaturbeständigkeit
Hält Temperaturen von 260–320 °C beim Reflow-Löten und Wellenlöten stand, ohne dass es zu Verformungen, Karbonisierung oder Delaminierung kommt.
Kurzfristige Expositionstoleranz gegenüber Umgebungstemperaturen von über 150 °C (z. B. im Motorraum von Kraftfahrzeugen).
Materialkompatibilität
Anwendung:
Elektronikfertigung

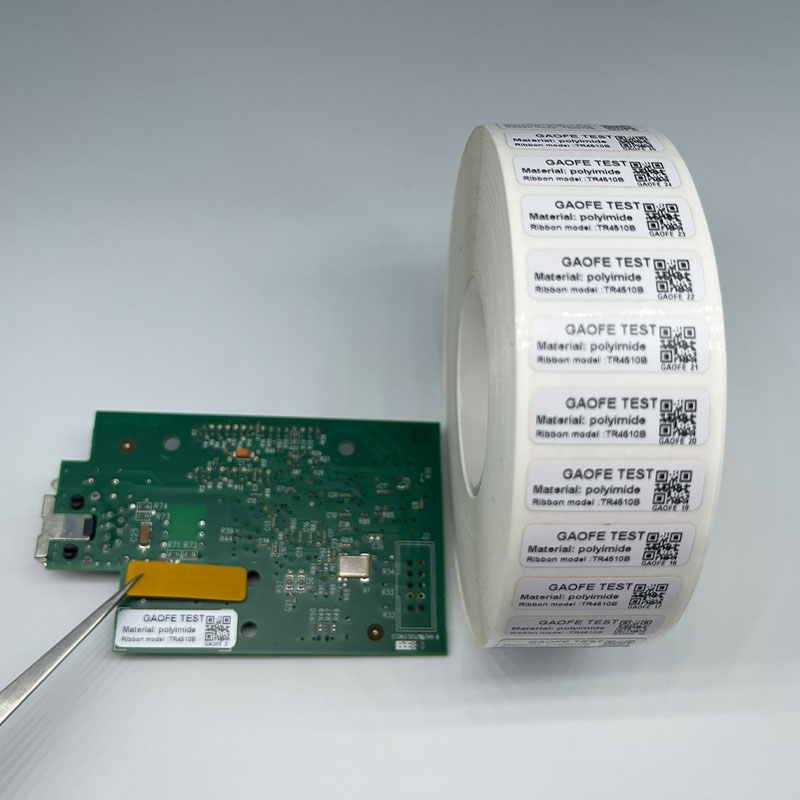

Leiterplattenbestückung: Die Etiketten halten Reflow-Löten (260 °C+) und Wellenlöten stand und gewährleisten so die Lesbarkeit während des gesamten SMT-Prozesses.
Komponentenverfolgung: Identifiziert ICs, Widerstände und Anschlüsse auf Platinen während der Produktion und beim Testen.
Optimale Drucklösungen
Empfohlene Bänder:

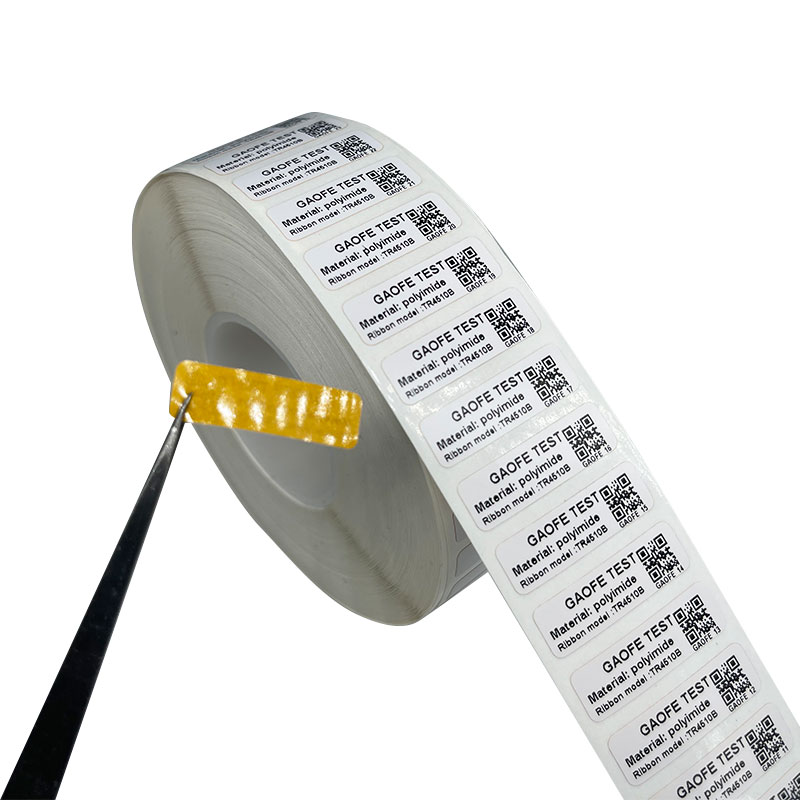

GAOFE TR4510B Harzband
Hohe Temperaturbeständigkeit
Empfohlene Drucker:
Zebra ZT610 Industriedrucker
Unterstützt ultrahochauflösendes Drucken mit 600 dpi
Bietet eine gestochen scharfe Wiedergabe von 0,2-mm-Mikroschriftarten/Barcodes
Ideal für die präzise Leiterplattenbeschriftung und die Identifizierung kleiner Komponenten
Andere Option
| NEIN |
Name |
Dicke |
Farbe |

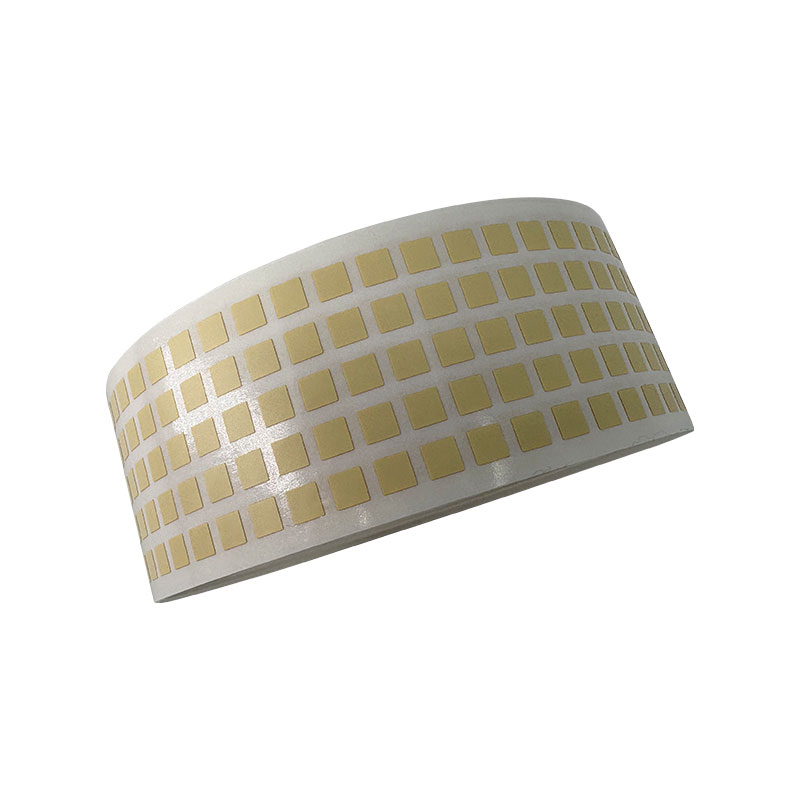

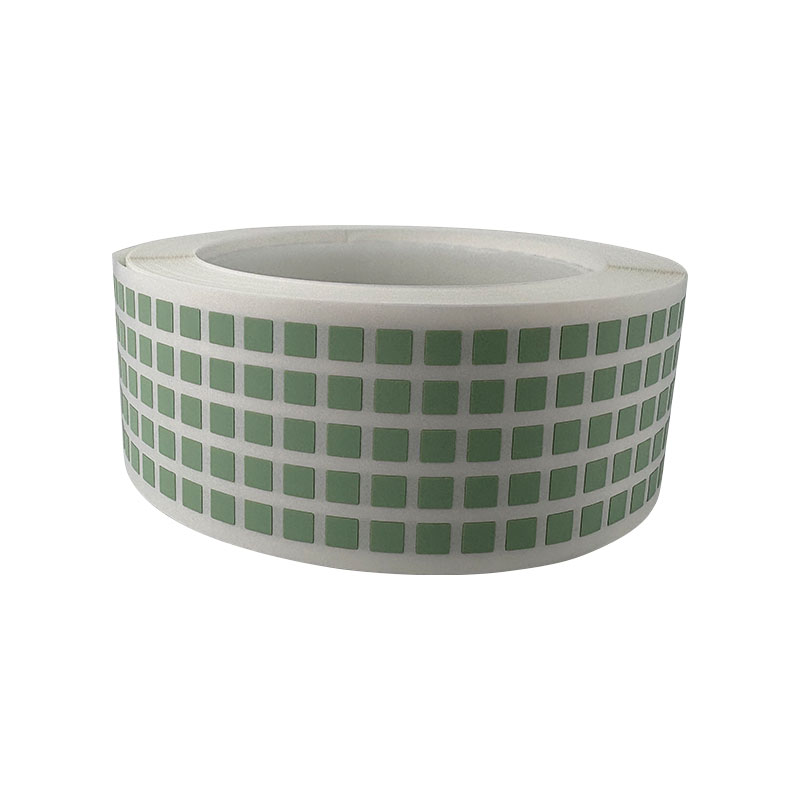

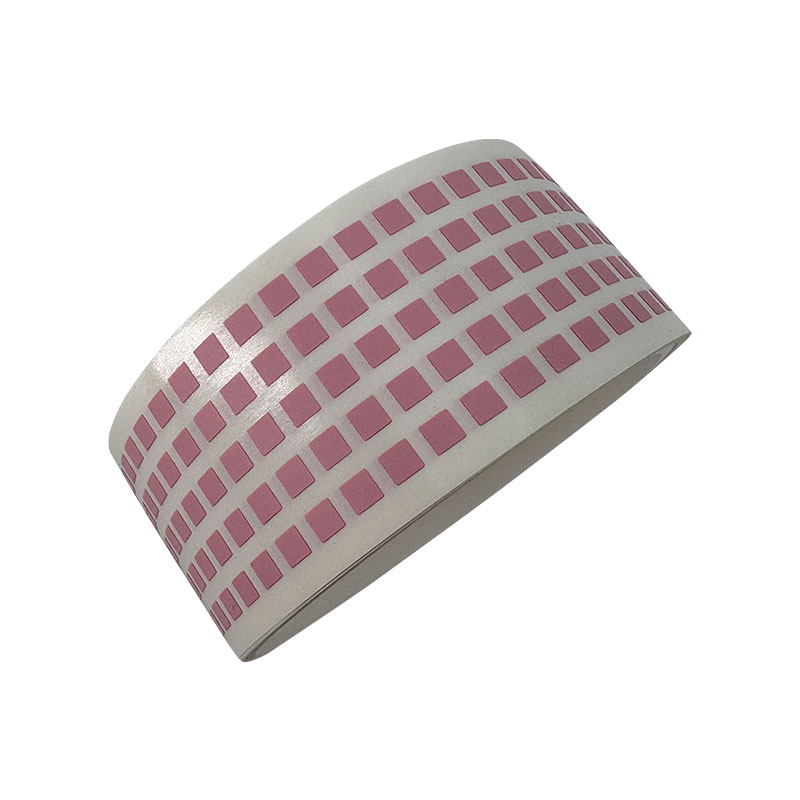

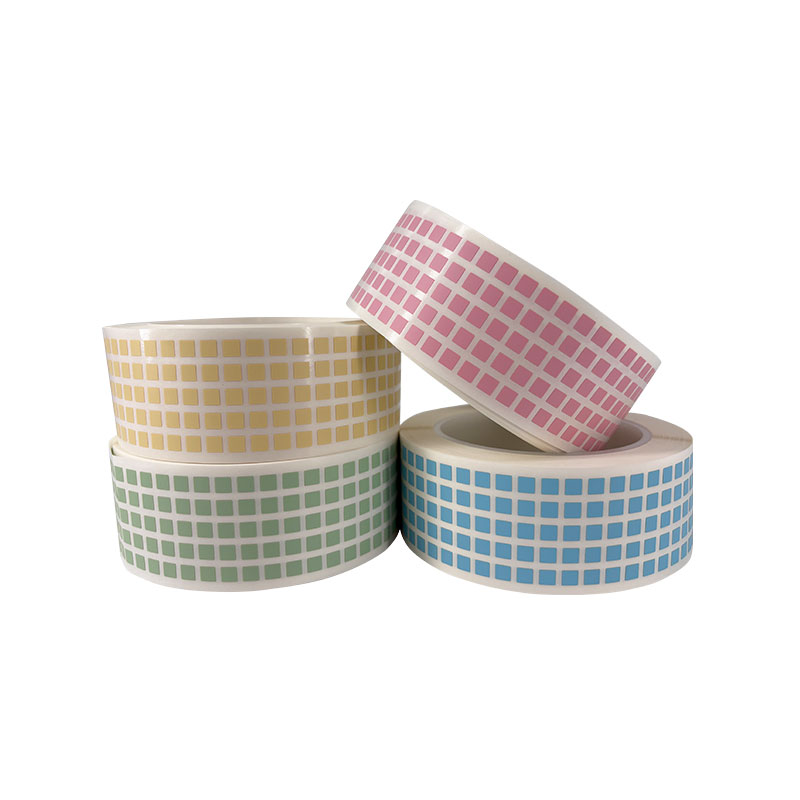

| 1 |
Etikett aus Polyimid |
25# |
blau, grün, rosa, gelb, weiß |
| 2 |
Etikett aus Polyimid |
50# |
halbmattes Weiß, Rosa, Orange |
| 3 |
Abnehmbares Polyimid-Etikett |
25# |
blau grün rosa ogelb |
| 4 |
Abnehmbares Polyimid-Etikett |
50# |
Weiß |
| 5 |
Antistatisches Polyimid-Etikett |
25# |
Weiß |
| 6 |
Antistatisches Polyimid-Etikett |
50# |
Weiß |
Spezifikation:
| Leistung |
Testmethode |
Typische Testergebnisse |
|
Getestet nach ASTM d1000 |
|
| Dicke |
Beschichtung |
0,015–0,018 mm |
| Grundmaterial |
0,050 ± 0,005 mm |
| Klebstoff |
0,025 ± 0,002 mm |
| Tickness |
0,090 ± 0,007 mm |
Haftkraft
Edelstahl |
Getestet nach ASTM d1000 |
≥6,0 N/Zoll |
| Geschwindigkeit 300 mm/min, Paste 20 min |
| ERSTKLEMMUNG |
J. Dow-Test gemäß GB-4852 |
≥1# |
| Haftkraft |
Getestet nach GB/t-4851 |
>24 Stunden |
Maximal anwendbare
Temperatur |
5 Minuten bei 300 ℃ |
Kein Einfluss |
Minimal anwendbare
Temperatur |
3 Tage bei -30℃ |
Kein Einfluss |
| Feuchtigkeitsbeständigkeit |
37℃, relative Luftfeuchtigkeit 95 % für 3 Tage |
Kein Einfluss |
| UV-Beständigkeit |
3 Tage unter UV-Sonnenlicht TM-100 |
Kein Einfluss |
| Alterungsbeständigkeit |
Getestet nach ASTM g 26, |
Kein Einfluss |
| 3 Tage im Arc-Xenon-Wettermesser |
| Beständigkeit gegen Salzsprühnebel |
Im Labor 5 %ige Salzlösung in Nebel sprühen und
in diesem Labor 3 Tage lang etikettieren (ASTM B 117) |
Kein Einfluss |
Anpassungsfähigkeitstest:
Testmethode: Drucken mit einer speziellen Farbbandserie für Cab- und Zebra-Drucker. Kleben Sie die Probe vor dem Test auf die Aluminiumplatte und lassen Sie sie 24 Stunden lang stehen.
