Aukštos temperatūros aplinka ne tik pažeidžia etiketę; tai naikina turto atsekamumą, dėl to atsiranda atitikties gedimų, prarandamos atsargos ir sustabdomos gamybos linijos. Nustatyti tinkamą etiketės medžiagą išlieka didelis iššūkis, kai gamintojai remiasi neaiškiais terminais, pvz., „atsparus karščiui“. Norint sukurti patikimą stebėjimo sprendimą, reikia tikslių duomenų apie didžiausias temperatūras, poveikio trukmę ir aušinimo ciklus. Turite suderinti konkrečius medžiagų mokslus, tokius kaip poliesteris, poliimidas, keramika ir metalai, su tiksliais terminiais skliaustais. Nesvarbu, ar jūsų procesas apima 200 °C, 500 °C ar 1200 °C+ sąlygas, pasirinkus tinkamą derinį užtikrinamas brūkšninio kodo skaitomumas ir klijų vientisumas per visą gaminio gyvavimo ciklą. Be šio tikslumo rizikuojate katastrofiškai prarasti duomenis kritiniais gamybos etapais, todėl reikės atlikti rankinį pertvarkymą ir pakenkti kokybės kontrolės auditams.
Medžiaga diktuoja maksimalią šiluminę toleranciją: standartiniai poliesteriai sugenda aukštesnėje nei 150°C temperatūroje, poliimidai atlaiko 200°C–500°C diapazoną (idealiai tinka PCB litavimui), o ekstremaliose 1200°C+ aplinkose reikalingi keraminiai arba metaliniai sprendimai.
Trukmė yra tokia pat svarbi kaip ir didžiausias karštis: etiketė, skirta 300 °C temperatūrai, gali atlaikyti tokią temperatūrą tik 60 sekundžių; nepertraukiamo veikimo temperatūros yra žymiai žemesnės nei trumpo sprogimo slenksčiai.
Klijai ir rašalas turi atitikti paviršių: aukštos temperatūros etiketėms reikia specialių aukštos temperatūros klijų ir suderinamų terminio perdavimo juostelių, kad spaudinys neištirptų arba etiketė neatsiskirtų.
Antriniai stresoriai pagreitina gedimą: šiluma retai būna vakuume; Vertinant turi būti atsižvelgiama į cheminį plovimą, greitą aušinimą, aukšto slėgio garus ir mechaninį dilimą.
Tikroji etiketės gedimo kaina esant dideliam karščiui
Etiketės gedimas esant dideliam karščiui pasireiškia keliais destruktyviais būdais. Dėl klijų skilimo atsiranda sluoksniuotis, todėl surinkimo linijos komponentai lieka neatsekami. Kai klijų skersinis ryšys nutrūksta veikiant terminei apkrovai, etiketė tiesiog nukrenta arba, dar blogiau, klijų likučiai patenka ant jautrių mašinų. Facestock susitraukia arba tirpsta iškraipo fizinius žymos matmenis ir neatpažįstamai deformuoja atspausdintą brūkšninį kodą. Pakeitus spaudinio spalvą arba nudegus rašalui brūkšniniai kodai tampa visiškai neįskaitomi skaitytuvams. Bet kuri iš šių gedimų pažeidžia visą sekimo sistemą, verčia operatorius rankiniu būdu identifikuoti dalis, o tai sukelia žmogiškųjų klaidų ir sulėtina pralaidumą.

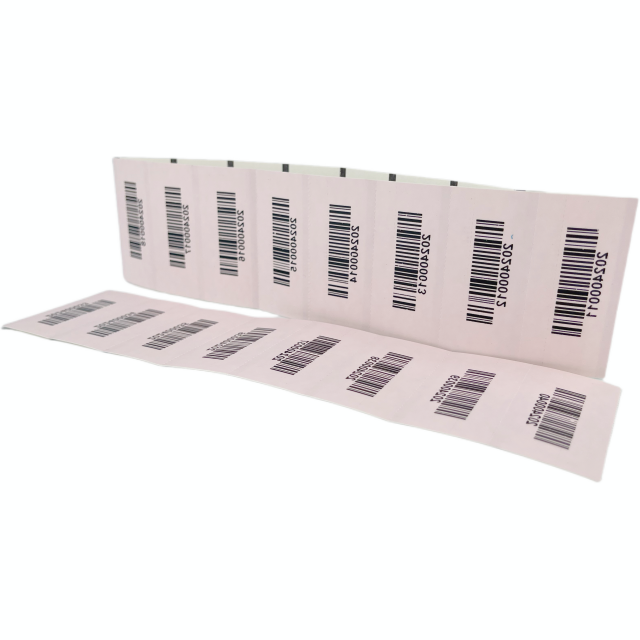

Sėkmingas diegimas reikalauja, kad etiketė išlaikytų 100 % duomenų vientisumą, fizinį sukibimą ir matmenų stabilumą nuo taikymo vietos iki galutinio vartotojo aplinkos. Kai dislokuojate Aukštos temperatūros etiketės , užtikrinate priežiūros grandinę. Prarastas atsekamumas labai reguliuojamuose sektoriuose turi rimtų pasekmių. Automobilių komponentų atšaukimas priklauso nuo tikslaus partijos sekimo; jei stabdžių apkaba praranda savo tapatybę dažų kepimo ciklo metu, gamintojas negali išskirti sugedusių partijų. Aviacijos ir erdvėlaivių atitikties auditams reikia nuolat identifikuoti variklio dalis, kurias veikia didelė trintis ir išmetamųjų dujų karštis. Elektronikos gamybos defektai turi būti atsekami iki konkrečių banginio litavimo partijų. Be ilgalaikio identifikavimo, šie procesai žlunga, todėl gresia didžiulės reguliavimo baudos ir pablogėja saugumas.
Norėdami suprasti veikimo poveikį, apsvarstykite šiuos gedimo būdus ir tiesiogines jų pasekmes gamybos aukšte:
Klijų pašalinimas: Vakuuminėje arba didelio karščio aplinkoje standartiniai klijai išskiria lakiuosius organinius junginius (LOJ). Šis išmetimas gali užteršti netoliese esančius jautrius elektroninius komponentus arba optinius jutiklius.
Trapumas: Ilgalaikis karščio poveikis sumažina polimerinių paviršių lankstumą. Etiketė tampa trapi ir dūžta nuo nedidelio fizinio poveikio ar vibracijos gabenimo metu.
Šiluminis susitraukimas: Medžiagoms greitai atvėstant nuo didelio karščio, jos susitraukia. Jei etiketės paviršius susitraukia kitu greičiu nei pagrindas, susidaro šlyties įtempis, kuris nutraukia klijų sukibimą.
Juostos išsitepimas: naudojant vaško arba vaško dervos juostelę, o ne visą dervą, rašalas suskystėja ir išsitepa, kai jį liečia automatinė tvarkymo įranga, kol jis dar karštas.

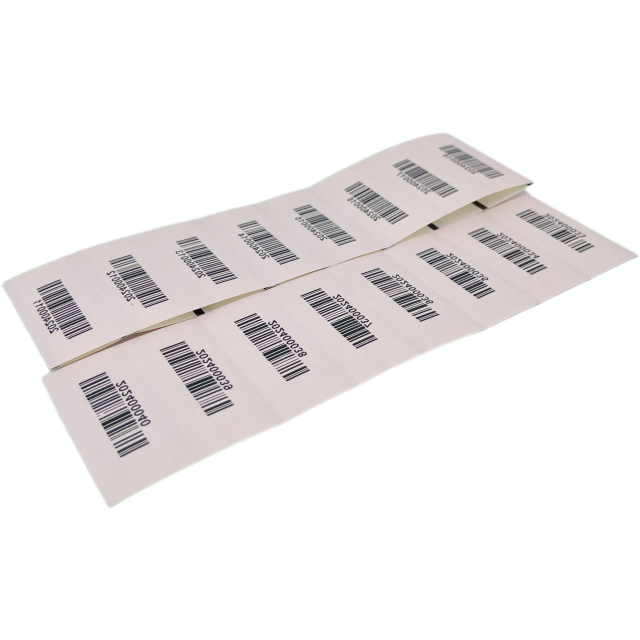

Temperatūros slenksčiai: medžiagų suderinimas su dideliu karščiu
Iki 200°C: verdantis vanduo, autoklavai ir gumos kietėjimas
Pramoniniai procesai, veikiantys iki 200°C, apima verdančio vandens vonias (100°C – 110°C), laboratorinius garų autoklavus (130°C – 150°C) ir automobilių dažų kepimo ciklus (150°C – 220°C). Gumos komponentų kietėjimo procesai taip pat reikalauja, kad medžiagos sukietėtų, suformuotų ir baigtųsi ties šia riba arba arti jos. Standartinės ženklinimo medžiagos negali išgyventi tokiomis sąlygomis. Popierius sudega, o standartinis polipropilenas išsilydo į neatpažįstamą plastikinę balą.
Temperatūros modifikuoti poliesteriai, suporuoti su pažangiais akriliniais klijais, yra pagrindinis šio laikiklio sprendimas. Nors standartinis poliesteris greitai suyra virš 150 °C, specializuotos temperatūros modifikuoto poliesterio etiketės gali atlaikyti ekstremalias temperatūras iki 300 °C, kai ekspozicija yra labai trumpa, paprastai iki 60 sekundžių. Tačiau ilgalaikis šių absoliučių ribų poveikis sukelia didelį susitraukimą, trapumą ir pageltimą. Turite suderinti ekspozicijos laiką su medžiagos nenutrūkstamo veikimo įvertinimu, o ne su didžiausio išgyvenamumo metrika. Pavyzdžiui, autoklavo ciklas apima ne tik šilumą, bet ir suslėgtą garą. Akriliniai klijai turi būti sukurti taip, kad neprasiskverbtų drėgmei, kad sterilizavimo ciklo metu etiketė nepakiltų iš kraštų.
200°C iki 500°C: PCB litavimas ir pramoninis apdorojimas
Aplinkai, kurios temperatūra svyruoja nuo 200 °C iki 500 °C, reikalingi labai specializuoti polimerai. Taikymas apima spausdintinės plokštės (PCB) banginį litavimą, bešvinius perpylimo procesus (200 °C–260 °C), automobilių variklio komponentų sekimą ir pramonines išmetimo sistemas. Poliimidas, paprastai žinomas prekės pavadinimu Kapton, yra šios elektronikos ir automobilių pramonės standartas. Poliimidas netirpsta; jis ilgainiui sudegėja esant ekstremalioms temperatūroms, todėl yra ypač stabilus gaminant aukštoje temperatūroje.

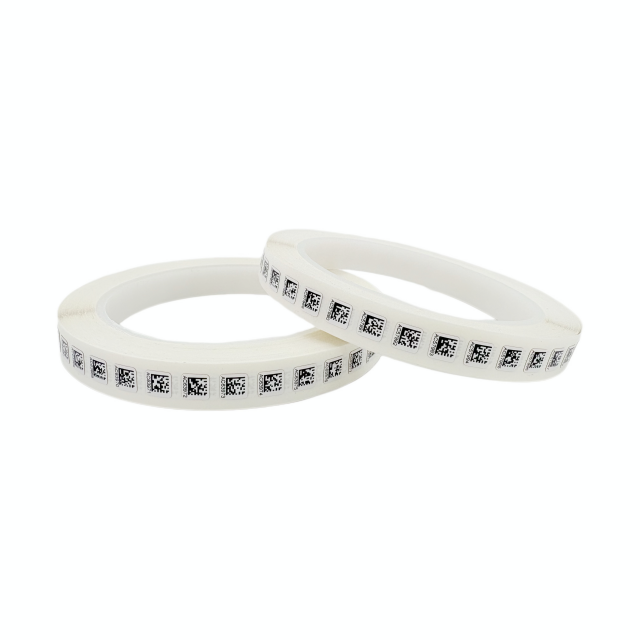

Poliimidas užtikrina ypatingą matmenų stabilumą ir atsparumą ugniai. Jis atlaiko nuolatinę 350°C temperatūrą ir atlaiko trumpalaikius sprogimus iki 500°C. Elektronikos ženklinimas pristato mikroženklinimo iššūkį. Šios žymos turi išlikti stabilios pagal miniatiūrinį mastelį – dažnai net 5 mm x 5 mm – nesilankstydami kraštuose. Kraštų užlenkimas neleidžia tiksliai nuskaityti brūkšninio kodo didelio tankio plokštėse ir gali trukdyti automatizuoto rinkimo ir padėjimo mechanizmams. Kad pasisektų, turite suporuoti poliimidą su itin aukštos temperatūros silikoniniais arba akriliniais klijais, kurie neišsisklaidys, neburbuliuotų ir neslystų ekstremalių terminių litavimo ciklų metu. Silikoniniai klijai paprastai pasižymi didesniu atsparumu temperatūrai nei akriliniai, tačiau juos reikia atsargiai tvarkyti, kad būtų išvengta silikono migracijos, kuri gali trukdyti tolesniems konforminiams PCB dengimo procesams.
500°C iki 1200°C+: metalo apdirbimas, lydymas ir aviacija
Ekstremali pramoninė aplinka viršija bet kurio polimero galimybes. Plieno gamyba, aliuminio lydymas, stiklo gamyba, aviacinių variklių komponentų ženklinimas ir keraminės degimo krosnys veikia nuo 500°C iki 1200°C+. Esant tokioms temperatūroms, turite pereiti prie anoduoto aliuminio, nerūdijančio plieno etikečių ir keramika dengtų etikečių. Šios medžiagos nepriklauso nuo polimerų grandinių, kurios suyra veikiant tokiai intensyviai šiluminei energijai.
Įgyvendinimo realybė šioje srityje drastiškai keičiasi. Tradiciniai polimeriniai klijai akimirksniu sudegina 500°C temperatūroje. Norint pritvirtinti šias etiketes, reikia mechaninių tvirtinimo detalių, tokių kaip kniedės ir nerūdijančio plieno vielos raiščiai, tiesioginis suvirinimas arba specializuoti itin karšti keraminiai klijai, kurie aukštoje temperatūroje sukietėja iki vientisos sukibimo. Pavyzdžiui, sekant plieno ruošinius, metalinė žyma gali būti taškiniu būdu suvirinta tiesiai ant žėrinčio karšto plieno. Arba keramines etiketes galima klijuoti naudojant klijus, kuriems iš tikrųjų reikia krosnies šilumos, kad sukietėtų ir sustiklėtų, taip suformuojant nuolatinį keraminį ryšį su pagrindu.
| Temperatūros diapazonas |
Pirminė medžiaga |
Tipiniai pritaikymai |
Klijavimo / tvirtinimo metodo |
gedimo režimas, jei viršijama |
| Iki 200°C |
Temperatūra modifikuotas poliesteris |
Autoklavai, dažų kepimo ciklai, gumos kietėjimas |
Pažangus akrilas |
Susitraukimas, trapumas, pageltimas |
| 200°C iki 500°C |
Poliimidas (Kapton) |
PCB litavimas, variklio sekimas |
Aukštos temperatūros silikonas arba akrilas |
Suanglėjimas, klijų pašalinimas |
| 500°C iki 1200°C+ |
Nerūdijantis plienas, keramika, aliuminis |
Lydymas, stiklo gamyba, aviacija |
Mechaniniai tvirtinimo elementai, suvirinimo siūlės, keraminiai klijai |
Metalo lydymas, konstrukcinis deformavimas |
Didžiausia temperatūra ir ilgalaikis poveikis: trukmės veiksnys
Norint įvertinti šiluminę toleranciją, reikia suprasti konceptualius kompromisus tarp nuolatinės darbo temperatūros ir trumpalaikės didžiausios temperatūros. Etiketė, sukurta savaitėms, mėnesiams ar metams, smarkiai skirsis nuo etiketės, skirtos atlaikyti trumpą karščio šuolį. Prieš nurodydami medžiagą, pirkėjai turi suplanuoti visą savo šiluminį ciklą. Negalite paprasčiausiai pažvelgti į maksimalią orkaitės temperatūrą ir nusipirkti etiketės, atitinkančios šį skaičių; turite apskaičiuoti buvimo laiką.
Apsvarstykite kontrastą tarp modifikuoto poliesterio, kuris išlaiko 300 °C lygiai 60 sekundžių, ir poliimido etiketės, sukurtos 250 °C temperatūroje kelias valandas. Jei procesui reikia trijų valandų kepimo ciklo 220 °C temperatūroje, poliesteris visiškai suges, nors jo didžiausias įvertinimas yra techniškai aukštesnis. Polimerinės grandinės suyra per tris valandas, todėl etiketė įtrūks ir nulups. Be to, šiluminis šokas atlieka svarbų vaidmenį. Komponento perkėlimas iš 260°C litavimo krosnies tiesiai į kambario temperatūros cheminį aušinimo plovimą sukelia greitą susitraukimą. Šis staigus poslinkis smarkiai paveikia klijų šlyties stiprumą ir paviršių susitraukimo greitį, todėl dažnai nedelsiant atsisluoksniuoja, jei medžiaga nėra sukurta šiluminiam šokui. Klijai turi išlaikyti pakankamai elastingumo, kad sugertų skirtingą etiketės paviršiaus ir metalinio arba plastikinio pagrindo susitraukimo greitį.
Be šilumos: antrinių aplinkos veiksnių įvertinimas
Pramoninėse aplinkose šiluma retai veikia atskirai. Labai karšta aplinka beveik visada apima stiprias chemines medžiagas. Elektronikoje etiketės susiduria su bangų litavimo srautu ir agresyviais srauto valikliais, pvz., izopropilo alkoholiu (IPA) arba specializuotais muilintuvais. Automobilių surinkimas apsaugo žymes nuo atšiaurių pramoninių tirpiklių, stabdžių skysčių ir variklio alyvų. Etiketė turi būti atspari dideliam karščiui ir cheminiam skilimui vienu metu neprarandant spaudinio įskaitomumo. Jei karštis suminkštins viršutinį sluoksnį, cheminės medžiagos prasiskverbs ir ištirpdys atspausdintą brūkšninį kodą.
Mechaninis dilimas kelia dar vieną rimtą grėsmę. Aplinkoms, kuriose etiketės trina, jos valomos aukštu slėgiu garais arba šiurkščiai elgiamasi kaitinant, reikalauja itin patvarių viršutinių sluoksnių. Šie viršutiniai sluoksniai apsaugo atspausdintą pranešimą nuo išsitepimo ar subraižymo, kai medžiaga termiškai suminkštinama. Pavyzdžiui, įkaitęs variklio blokas, judantis surinkimo linija, gali atsitrenkti į kreipiamuosius bėgius. Jei etiketė karšta, rašalas gali būti labiau pažeidžiamas. Galiausiai, paviršiaus suderinamumas lemia reikiamą klijų formulę, neatsižvelgiant į šilumos laipsnį. Norint klijuoti etiketę ant tekstūruoto ketaus, alyvuoto plieno, lygaus stiklo ar mažai paviršiaus energijos naudojančių plastikų, reikia specifinių klijų srauto charakteristikų, kad būtų užtikrintas nuolatinis sukibimas. Aukštos temperatūros silikoniniai klijai, kurie puikiai veikia ant lygaus stiklo plokštės, gali visiškai sugesti ant porėto, smėlio liejimo aliuminio korpuso.
Itin ilgaamžės spausdinimo technologijos
Patvarus paviršius neturi jokios vertės, jei apdorojant rašalas nudega. Tiesioginis terminis spausdinimas yra visiškai neperspektyvus naudojant aukštą temperatūrą. Kadangi tiesioginė šiluminė priklausomybė nuo karščiui jautraus popieriaus, visas etiketės paviršius akimirksniu pajuodu, kai bus paveiktas aplinkos šiluminės energijos, sunaikindamas brūkšninį kodą ir etiketę paversdamas nenaudingas.
Turite naudoti visiškai dervos terminio perdavimo juosteles, specialiai sukurtas aukštam karščiui ir cheminiam atsparumui užtikrinti. Šios dervos juostelės susilieja tiesiogiai su etiketės paviršiumi, sukurdamos nuolatinį sukibimą, kuris atlaiko temperatūros šuolius ir cheminį plovimą. Tikėtina, kad turėsite pakoreguoti spausdintuvo nustatymus, padidinti spausdinimo galvutės šilumą (tamsumą) ir sulėtinti spausdinimo greitį, kad derva visiškai ištirptų ir įsitvirtintų poliimido arba poliesterio viršutinėje dangoje. 500°C–1200°C kronšteino spausdintos etiketės pasensta. Turite pereiti prie lazeriu ženklinamų metalinių žymenų, lazeriu aktyvintų keraminių dangų arba tiesioginio dalių žymėjimo, kad užtikrintumėte, jog duomenys išliks lydymo arba degimo proceso metu. Lazerinis žymėjimas nuvalo metalo paviršių arba suaktyvina cheminį keraminės dangos pokytį, sukuriant didelio kontrasto žymę, kurios negalima nudeginti ar ištirpinti.
Kompromisai: mastelio keitimas ir atitiktis
Pirkimų ir inžinierių komandos turi suderinti rezultatus su projekto biudžetais. Poliimido ir keramikos etiketės reikalauja didesnių investicijų nei standartinis poliesteris. Turėtumėte vengti per daug nurodyti medžiagų. Perkant 500 °C temperatūros poliimido etiketę procesui, kurio temperatūra niekada neviršija 150 °C, švaistomi ištekliai. Tiksliai suderinkite medžiagą su maksimaliu nepertraukiamu poveikiu, atsižvelgdami į pagrįstą saugos ribą, be reikalo neperšokdami į kitą, brangesnės medžiagos pakopą.
Mastelio keitimas taip pat turi įtakos įgyvendinimui. Norint integruoti šias specializuotas medžiagas į esamas automatizuotas spausdinimo ir pritaikymo sistemas, reikia koreguoti. Labai karštoms etiketėms dažnai reikalingi specialūs spausdintuvo karščio nustatymai su aukštesne degimo temperatūra ir lėtesniu spausdinimo greičiu, kad brūkšninio kodo kraštai būtų aiškūs ir nuolatiniai. Automatiniai aplikatoriai turi būti sukalibruoti taip, kad atitiktų specifinį poliimido arba metalo žymelių atpalaidavimo įdėklą ir standumą. Be to, dėl etikečių patikrinimo pagal pramonės standartus negalima derėtis. Įsitikinkite, kad jūsų pasirinkimai atitinka UL 969 ženklinimo ir ženklinimo sistemoms, MIL-STD aviacijos ir kosmoso reikmėms ir REACH / RoHS direktyvas elektronikos gamybai. Jei nenaudosite reikalavimus atitinkančių etikečių, siuntos gali būti atmestos, o auditas nepavyks, o tai neigiamai sutaupys naudojant pigesnes medžiagas.
Išvada
Terminas 'aukšta temperatūra' yra susijęs su konkrečia jūsų darbo aplinka. Sėkmingai įgyvendinant reikia tiksliai suderinti šiluminę aplinką, paviršių, klijus ir spausdinimo metodą. Naudokite šią trumpojo sąrašo logiką, kad vadovautumėte savo pradiniam pasirinkimui: naudokite apdorotą poliesterį žemesnėje nei 200 °C temperatūroje (gali būti iki 300 °C trumpų smailių), naudokite poliimidą 200 °C–500 °C temperatūroje ir pasikliaukite metalinėmis arba keraminėmis etiketėmis, kai temperatūra viršija 500 °C. Nespėk; tiksliai išmatuokite šiluminius profilius.
Prieš standartizuodami sprendimą, pirkimo ir inžinierių komandos turėtų nedelsiant imtis šių veiksmų:
Paprašykite tiekėjo fizinių medžiagų pavyzdžių, kad įvertintumėte standumą ir lipnumą.
Atlikite griežtus in situ bandymus, vykdydami mėginius per tikslius terminius ciklus, įskaitant visas padidinimo, palaikymo ir vėsinimo fazes.
Padėkite bandymo etiketes su visais cheminiais plovikliais, srauto valikliais ir mechaniniu dilimu, esančiu faktinėje gamybos aplinkoje.
Kai etiketės baigs visą aplinkosaugos ciklą, patikrinkite brūkšninio kodo skaitomumą naudodami standartinius gamyklinius skaitytuvus.
Prieš pradėdami masinį pirkimą, tiesiogiai pasikonsultuokite su specializuotu etikečių keitikliu, kad patvirtintumėte savo atradimus ir optimizuotumėte juostelės ir paviršiaus atitiktį.
DUK
K: Kuo skiriasi poliimido ir poliesterio aukštos temperatūros etiketės?
A: Poliesteris yra patikimas sprendimas nuolatinei temperatūrai iki 150°C–200°C, o trumpalaikis didžiausias išgyvenamumas iki 300°C. Poliimidas užtikrina išskirtinį matmenų stabilumą elektronikos ir automobilių reikmėms, atsparus nuolatiniam poveikiui iki 350 °C ir trumpiems iki 500 °C temperatūros pokyčiams, nelydant ir nesusitraukdamas.
Kl.: Ar aukštos temperatūros etiketės gali atlaikyti verdantį vandenį ir autoklavus?
A: Taip. Specialios aukštos temperatūros etiketės sukurtos 100°C verdančio vandens ir 130°C–150°C garo autoklavams. Šioms reikmėms reikalingi specializuoti drėgmei atsparūs klijai, kurie apsaugo nuo lupimo, burbuliavimo ar išsisluoksniavimo esant aukšto slėgio drėgmei ir karščiui.
Kl.: Kiek laiko etiketė gali išgyventi esant maksimaliai vardinei temperatūrai?
A: Išgyvenimo trukmė priklauso nuo konkrečios medžiagos inžinerijos. Etiketė, skirta 300 °C didžiausiai temperatūrai, gali išlikti tik 60 sekundžių, kol suyra. Nepertraukiamos darbo temperatūros, kurias etiketė gali atlaikyti valandas ar dienas, visada yra žymiai mažesnės nei didžiausios vertės.
K: Kodėl brūkšniniai kodai tampa neįskaitomi po didelio karščio?
A: Brūkšniniai kodai sugenda, kai naudojama netinkama spausdinimo technologija. Tiesioginės šiluminės etiketės nuo karščio tampa visiškai juodos. Standartinės vaško juostelės tirpsta ir išsitepa. Labai karštai aplinkai reikalingos dervos šiluminio perdavimo juostelės, kurios nuolat susilieja su paviršiumi.
Kl .: Ar standartiniai klijai tinka labai karštai aplinkai?
A: Ne. Standartiniai klijai tirpsta, išsiskiria arba praranda savo šlyties stiprumą, kai yra veikiami didelio karščio. Taikant aukštą temperatūrą, reikalingi pažangūs akrilai, aukštos temperatūros silikonai arba keramika aktyvuoti klijai, skirti išlaikyti sukibimą šiluminio plėtimosi ir susitraukimo metu.
Kl .: koks spausdinimo būdas geriausiai tinka esant dideliam karščiui?
A: Polimerinėms etiketėms iki 500°C reikalingas terminis pernešimo spausdinimas su pilnos dervos juostelėmis. Metalinėms ir keramikinėms žymenims, veikiamoms 500°C–1200°C+, būtinas žymėjimas arba graviravimas lazeriu, kad duomenys išliktų aplinkoje.
