Հետագծելիությունը թելադրում է ժամանակակից էլեկտրոնիկայի արտադրության ռիթմը: Մեկ անընթեռնելի շտրիխ կոդը դադարեցնում է արտադրական գծերը, վտանգում որակի վերահսկումը և խախտում համապատասխանության խիստ չափանիշները: Surface Mount Technology (SMT) և Printed Circuit Board հավաքման դաժան իրողությունները պահանջում են կայուն նույնականացում: Ստանդարտ պիտակավորման լուծումները արագորեն քայքայվում են: Նրանք հալվում են, շեղվում կամ անջատվում, երբ ենթարկվում են առանց կապարի վերաթողարկման ջերմաստիճանի: Ալիքային զոդումը և ագրեսիվ քիմիական մաքրող միջոցները ոչնչացնում են սովորական նյութերը:
Ընտրելով ճիշտը տպատախտակների պիտակները պահանջում են երեսպատման նյութերի, սոսինձի ձևակերպումների, տպագրական տեխնոլոգիաների և ավտոմատացման համատեղելիության համակարգված գնահատում: Դուք պետք է մշակեք այնպիսի լուծում, որը գոյատևում է արտադրության ողջ ցիկլը: Այս մոտեցումը երաշխավորում է վերջից մինչև վերջ հետագծելիություն՝ ապահովելով, որ յուրաքանչյուր տախտակ կարող է հետագծվել մերկ FR-4-ից մինչև վերջնական հավաքումը և դեպի դաշտ:
Նյութի դիմացկունությունը սակարկելի չէ. պոլիիմիդը արդյունաբերության ստանդարտն է վերահոսքի և ալիքային զոդման ջերմաստիճանի (մինչև 300°C) պահպանելու համար, մինչդեռ պոլիեսթերը սահմանափակված է հետմշակման կամ ցածր ջերմության կիրառման համար:
Տպման մեթոդը թելադրում է ընթեռնելիություն. միայն ջերմային փոխանցման տպագրությունը բարձր ամրության խեժի ժապավեններով կարող է դիմակայել քայքայումին և քիմիական լվացմանը, որոնք բնորոշ են PCB-ի արտադրությանը:
Ավտոմատացման շարժիչների արդյունավետություն. պիտակները պետք է նախագծված լինեն հատուկ թողարկման գծերի վրա՝ անխափան կերպով ինտեգրվելու SMT պիտակի սնուցող սարքերի և ընտրելու և տեղադրելու սարքավորումների հետ:
Համապատասխանությունը նվազեցնում է ռիսկը. UL-ի ճանաչված, RoHS-ին համապատասխան և ESD-ին անվտանգ պիտակների ընտրությունը կանխում է կարգավորիչ խցանումները և պաշտպանում է զգայուն բաղադրիչները էլեկտրաստատիկ լիցքաթափումից:
PCB հետագծելիության գործառնական իրողությունները
Հաջող պիտակավորման ռազմավարությունը կախված է կատարողականի խիստ չափանիշներից: Արտադրողները պահանջում են 100% շտրիխ կոդերի սկանավորումից հետո: Սկանավորման արագության ցանկացած անկում ստիպում է ձեռքով միջամտել՝ առաջացնելով վերամշակման օղակներ և դանդաղեցնելով թողունակությունը: Կարևոր բաղադրիչների վրա սոսինձի զրոյական մնացորդը կանխում է էլեկտրական շորտերը և ազդանշանային միջամտությունը: Մշտական կպչունությունը արտադրանքի կյանքի ցիկլի միջոցով ապահովում է երաշխիքի ճշգրիտ հետևում և դաշտային ծառայության նույնականացում: Այս ցուցանիշներին հասնելու համար պահանջվում են նյութեր, որոնք հատուկ մշակված են ծայրահեղ արտադրական միջավայրերի համար:
Առանց կապարի վերամշակման զոդումը տախտակները մղում է ինտենսիվ ջերմային գոտիների միջով: Ստանդարտ SMT գծի ջերմային պրոֆիլը դաժան է սինթետիկ նյութերի վրա: Տախտակները մտնում են նախապես տաքացման գոտի՝ ակտիվացնելու զոդման մածուկի հոսքը՝ 150°C-ից մինչև 200°C ջերմաստիճանում մինչև երկու րոպե թրջելով: Այնուհետև տախտակը բարձրանում է դեպի գագաթնակետային հոսքի գոտի: Ջերմաստիճանը սովորաբար հասնում է 245°C-ից 260°C-ի սահմաններում, երբեմն կարճ տևողությամբ հասնում է 300°C-ի: Անցումը շրջակա միջավայրի ջերմաստիճանի և գագաթնակետային հոսքի միջև առաջացնում է ուժեղ ջերմային ցնցում: Ստանդարտ թուղթը կամ հիմնական սինթետիկ նյութերը բռնկվում են, հալվում կամ կծկվում են այս պայմաններում: Պիտակի դեմքի ֆոնդը պետք է պահպանի ծավալային ամբողջական կայունություն՝ տպագիր շտրիխ կոդերը ընթեռնելի պահելու համար:
Քիմիական և մեխանիկական սթրեսները ավելի են բարդացնում հետագծելիությունը: Զոդումից հետո մաքրումը հեռացնում է հոսքի մնացորդները՝ կանխելու դենդրիտների երկարատև աճը և կոռոզիան: Հոսքի հեռացման միջոցները և ալկալային սապոնիզատորները հեռացնում են աղտոտիչները, բայց նաև հարձակվում են կպչուն կապի գծերի վրա: Ներկառուցված ջրային լվացման համակարգերը բարձր ճնշման սփրեյներ են կիրառում անմիջապես տախտակի մակերեսին, հաճախ գերազանցելով 60 PSI-ը: Ուլտրաձայնային մաքրումը ներկայացնում է մանրադիտակային կավիտացիոն ուժեր, որոնք կարող են կոտրել տպման փխրուն շերտերը: Այս համակցված սթրեսային գործոնները քայքայում են տպման կոնտրաստը և թուլացնում կպչուն խարիսխը, ինչը հանգեցնում է եզրերի բարձրացման կամ ամբողջական անջատման:
Ժամանակակից արտադրությունը մեծապես հիմնված է ավտոմատացված օպտիկական ստուգման (AOI) և ներկառուցված սկանավորման վրա: AOI տեսախցիկները պահանջում են տպագրության մաքուր կոնտրաստ՝ բաղադրիչների տեղադրումը և զոդման միացությունների ամբողջականությունը ստուգելու համար: Ներկառուցված սկաներները հենվում են սուր, լավ սահմանված եզրերի վրա՝ վերծանելու խիտ 2D մատրիցները, ինչպիսիք են DataMatrix կամ QR կոդերը: Ճշգրիտ տվյալներն անմիջապես սնվում են Արտադրության կատարման համակարգերում (MES): Այս իրական ժամանակում ինտեգրումը կանխում է թերությունները, հետևում է բաղադրիչների ծագումնաբանությանը և օպտիմալացնում է ընդհանուր թողունակությունը:
MES-ի կայուն ինտեգրումը հիմնված է մի քանի կարևորագույն տվյալների կետերի վրա, որոնք վերցված են տախտակի շտրիխ կոդից.
Բաղադրիչների լոտի հետևում նպատակային հետկանչման համար:
Զոդման մածուկի ժամկետանցության ստուգում տպագրությունից առաջ:
Օպերատորի ID-ի գրանցում հաշվետվողականության համար:
Մեքենայի պարամետրերի գրանցում գործընթացի օպտիմալացման համար:
Շարունակական բարելավման նախաձեռնությունների համար թերությունների դասակարգում:
Դեմքի ֆոնդային նյութերի գնահատում սխեմայի տախտակների պիտակների համար

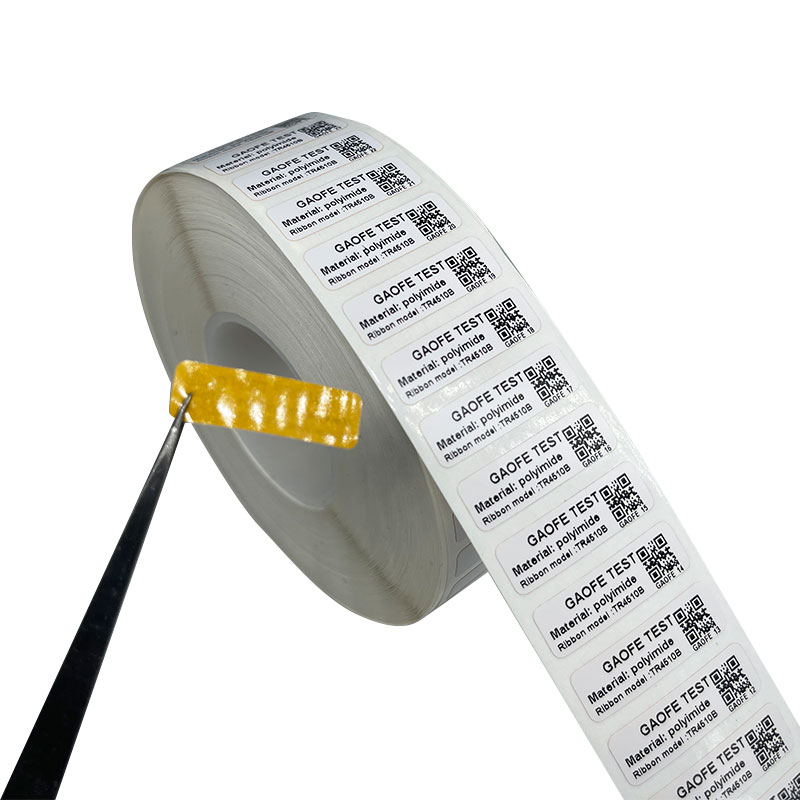

Պոլիմիդային (կապտոն) պիտակներ բարձր ջերմային գործընթացների համար
Պոլիմիդը ծառայում է որպես արդյունաբերության ստանդարտ բարձր ջերմային միջավայրերի համար: Այն հեշտությամբ կառավարում է ուղղակի զոդման միջավայրերը: Դուք այն կիրառում եք տախտակի և՛ վերին, և՛ ներքևի կողմերին, նախքան SMT գործընթացը սկսելը: Չափային կայունությունը մնում է նրա ամենաուժեղ հատկանիշը: Պոլիմիդը դիմադրում է կծկվելուն, գանգուրներին կամ դեղնությանը ծայրահեղ ջերմային սթրեսի պայմաններում:
Պոլիմիդի մոլեկուլային կառուցվածքը թույլ չի տալիս այն քայքայվել ջերմային ներծծման և գագաթնակետային վերամշակման փուլերում: Այս կայունությունը պահպանում է շտրիխ կոդերը կատարյալ համամասնությամբ: Սկաներները չեն կարող կարդալ աղավաղված կամ կրճատված 2D կոդերը: Պոլիմիդը ապահովում է տպագիր մատրիցայի ֆիզիկական չափսերը նույնական են վառարանից առաջ և հետո: Ինժեներները սովորաբար նշում են 1-միլի կամ 2-միլի հաստությամբ պոլիիմիդային թաղանթները: 1-mil տարբերակը ապահովում է ավելի լավ համապատասխանելիություն անհարթ մակերևույթների վրա, մինչդեռ 2-միլի տարբերակը ապահովում է ավելի մեծ կոշտություն ավտոմատացված դիսպենսինգի համար:
Պոլիեսթեր (PET) պիտակներ հետգործընթացի կիրառման համար
Պոլիեսթերն առաջարկում է հստակ առավելություններ, սակայն կրում է խիստ ջերմային սահմանափակումներ: PET-ը սովորաբար ձախողվում է, երբ ջերմաստիճանը գերազանցում է 150°C-ը: Այն կծկվում է, աղավաղվում և հալվում է հոսող վառարաններում: Պոլիեսթեր պիտակը առանց կապարի վերամշակման պրոֆիլի միջով անցնելու փորձը հանգեցնում է նյութի ամբողջական ոչնչացման և վառարանի հնարավոր աղտոտմանը:
Տեղադրեք PET խստորեն որպես ծախսարդյունավետ այլընտրանք հետգործընթացի կիրառման համար: Օգտագործեք այն վերջնական փաթեթավորման նույնականացման կամ շասսիի հետևելու համար: Կիրառեք այն բաղադրիչների վրա, որոնք երբեք չեն ենթարկվում վերահոսքի ջերմության, ինչպիսիք են խոշոր էլեկտրոլիտիկ կոնդենսատորները կամ միակցիչները, որոնք ավելացվել են ձեռքի վերջնական հավաքման ժամանակ: Երբ ճիշտ օգտագործվում է հետզոդման փուլում, պոլիեսթերն ապահովում է գերազանց պատռվելու դիմադրություն և ամրություն:
ESD-Safe (հակաստատիկ) նյութեր
Էլեկտրաստատիկ լիցքաթափումը մեծ վտանգ է ներկայացնում զգայուն էլեկտրոնային բաղադրիչների համար: Պիտակի հեռացումը դրա բացման երեսպատումից ստատիկ էլեկտրաէներգիա է առաջացնում տրիբոէլեկտրական լիցքավորման միջոցով: Լարման այս հանկարծակի աճը կարող է ոչնչացնել միկրոպրոցեսորները, հիշողության չիպերը և ստատիկ զգայուն այլ սարքերը, նախքան սալիկը նույնիսկ գործարանը լքելը:
ESD-անվտանգ նյութերը օգտագործում են ստատիկ-ցրող սոսինձներ և դեմքի մասնագիտացված պաշարներ: Նրանք կանխում են ստատիկ կուտակումը կիրառման ընթացքում: Այս նյութերը ապահովում են, որ մակերեսի դիմադրությունը մնում է անվտանգ պարամետրերի սահմաններում, սովորաբար 10^6 և 10^9 ohms-ի միջև: ESD-անվտանգ պիտակների ներդրումը պարտադիր է էլեկտրաստատիկ վնասվածքների նկատմամբ խիստ ենթակա բաղադրիչների նույնականացման ժամանակ՝ ապահովելով համապատասխանությունը ANSI/ESD S20.20 ստանդարտներին:
| Նյութի տեսակը |
Առավելագույն ջերմաստիճանի դիմադրություն |
Առաջնային կիրառման փուլ |
Հասանելի է ESD-Safe տարբերակը |
| Պոլիմիդ (1-մլ) |
Մինչև 300°C (կարճաժամկետ) |
Pre-Reflow / SMT ժողով |
Այո՛ |
| Պոլիմիդ (2-մլ) |
Մինչև 300°C (կարճաժամկետ) |
Pre-Reflow / Auto-Aply |
Այո՛ |
| Պոլիեսթեր (PET) |
Մինչև 150°C |
Հետգործընթաց / Վերջնական ժողով |
Այո՛ |
| Թուղթ / Ուղղակի ջերմային |
|
Միայն առաքում / փաթեթավորում |
Ոչ |
Կպչուն ձևակերպումներ և մակերեսային էներգիա
Բարձր ամրության ակրիլային սոսինձներ
FR-4 տախտակները և զոդման դիմակների ծածկույթները կպչունության համար դժվար մակերեսներ են ներկայացնում: Նրանք հաճախ ունեն ցածր մակերեսային էներգիա (LSE), որը սովորաբար չափում է 38 դին/սմ-ից ցածր: Ստանդարտ սոսինձները չեն կարողանում արդյունավետորեն բռնել այս մակերեսները: Բարձր ամրության ակրիլային սոսինձները ագրեսիվորեն կծում են այս ենթաշերտերը: Նրանք կազմում են ամուր սկզբնական կապ, որը խաչաձև կապվում և արագ բուժվում է կիրառելուց հետո:
«Թաց դուրս գալու» ժամանակ հասկացությունը թելադրում է, թե որքան արագ է սոսինձը հոսում մանրադիտակային մակերեսային ծակոտիների մեջ: Պատշաճ խոնավացումն ապահովում է, որ պիտակը դիմադրում է քիմիական ներթափանցմանը բարձր ճնշման տախտակի լվացման ժամանակ: Եթե սոսինձը ամբողջությամբ չի թրջվում, մաքրող քիմիական նյութերը ներթափանցում են կապի գիծը մազանոթային գործողության միջոցով: Սա հանգեցնում է պիտակի եզրերի բարձրացմանը, ինչը ի վերջո հանգեցնում է լվացման ցիկլի ընթացքում ամբողջական անջատմանը: Ինժեներները պետք է նշեն սոսինձներ, որոնք հատուկ մշակված են LSE պլաստիկի և հյուսվածքային զոդման դիմակների համար:
Գազի արտանետման և աղտոտման ռիսկեր
Վակուումային միջավայրերը և բարձր ջերմության ձգան սոսինձի արտահոսքը: Ցնդող օրգանական միացությունները (VOCs) դուրս են գալիս կպչուն շերտից, երբ ենթարկվում են ջերմային սթրեսի: Այս գազերը սառչելիս խտանում են մոտակա մակերեսների վրա: Նրանք աղտոտում են նուրբ զոդման միացումները, օպտիկական բաղադրիչները և զգայուն սենսորները:
Օդատիեզերական, ռազմական և բժշկական սարքերի PCB հավաքումը պահանջում է ցածր արտահոսող սոսինձի ձևակերպումներ: Ստանդարտ սոսինձները թողարկում են չափազանց շատ ցնդող միացություններ՝ վտանգի ենթարկելով աղետալի ձախողումները փակ միջավայրում: Ցածր արտահոսող ակրիլները կանխում են այս աղտոտումը և ապահովում են արդյունաբերության խիստ ստանդարտների համապատասխանությունը, ինչպիսին է ASTM E595-ը, որը պահանջում է ընդհանուր զանգվածի կորուստ (TML) 1,0%-ից պակաս:
Տպագրական տեխնոլոգիաներ բարձր լուծաչափով PCB պիտակների համար
Ջերմային փոխանցում ընդդեմ ուղղակի ջերմային
Ուղղակի ջերմային տպագրությունը հիմնված է ջերմության նկատմամբ զգայուն թղթի վրա՝ պատկեր ստեղծելու համար: Այս պիտակները վերամշակող ջեռոցի միջով անցնելը ամբողջովին սևացնում է ամբողջ մակերեսը: Սա անընթեռնելի է դարձնում բոլոր շտրիխ կոդերը և ակնթարթորեն ոչնչացնում հետագծելիությունը: Ուղղակի ջերմային տպագրությունը զրոյական կիրառություն ունի նախնական հոսող PCB-ների արտադրության մեջ:
Ջերմային փոխանցումը մնում է միակ կենսունակ տեխնոլոգիան: Այն օգտագործում է տաքացված տպիչի գլխիկը՝ ժապավենից թանաքը հալեցնելու համար: Այս մեթոդը մանրանկարչության պիտակների վրա արտադրում է բարձր հակադրության, բարձր խտության 2D շտրիխ կոդեր: Այն աջակցում է «DataMatrix» և «QR» կոդերի համար անհրաժեշտ եզրերի ճշգրիտ սահմանմանը, որն ապահովում է հուսալի սկանավորում ավտոմատացված սարքավորումների միջոցով: Միկրոպիտակների համար հարմարանքները հաճախ արդիականացվում են մինչև 600 dpi տպիչի գլխիկները՝ 5 մմ-ից փոքր կոդերում մոդուլի հստակ եզրերը պահպանելու համար:
Ընտրելով ճիշտ ջերմային փոխանցման ժապավենը
Ջերմային փոխանցման ժապավենի ընտրությունն ուղղակիորեն ազդում է տպման երկարակեցության վրա: Ժապավենները բաժանվում են երեք հիմնական կատեգորիաների՝ մոմ, մոմ/խեժ և ամբողջական խեժ: Մոմ ժապավենները հալչում են ցածր ջերմաստիճանում և հեշտությամբ քսվում են թեթև քայքայումից: Մոմ/խեժի խառնուրդներն ապահովում են չափավոր ամրություն, բայց արագորեն ձախողվում են, երբ ենթարկվում են կոշտ մաքրող քիմիական նյութերի:
Դուք պետք է ընտրեք ծայրահեղ դիմացկուն, քիմիական դիմացկուն ամբողջական խեժ ժապավեններ PCB պիտակներ . Ամբողջական խեժի ձևակերպումները պահանջում են տպիչի գլխի ավելի բարձր ջերմություն, բայց ապահովում են աննման դիմադրություն: Պրինտը դիմանում է ագրեսիվ հոսքի մաքրմանը, սապոնիզատորներին և ուլտրաձայնային լոգանքներին: Այն նաև գոյատևում է համընկնող ծածկույթի գործընթացներից՝ առանց նվաստացնելու կամ արյունահոսելու շրջակա տախտակի տարածքում: Հատուկ խեժի ձևակերպումը պոլիիմիդային վերին ծածկույթին համապատասխանեցնելը պարտադիր քայլ է թանաքի մշտական խարսխման համար:
Scalability. SMT Workflow և Automation Համատեղելիություն
Նախագծում արտադրության համար (DFM). PCB Layout for Labeling
Արտադրության դիզայնը սկսվում է CAD մակարդակից: Ինժեներները պետք է նախագծեն հատուկ, հարթ «պահման» գոտիներ մերկ տախտակի վրա: Այս գոտիները ապահով կերպով տեղավորում են պիտակի ֆիզիկական չափերը: Դիզայնի փուլում պիտակը որպես ֆիզիկական բաղադրիչ դիտարկելը կանխում է հավաքման գծում տեղաբաշխման հակասությունները:
Երբեք մի դրեք պիտակներ անցուղիների կամ փորձարկման կետերի վրա: Խուսափեք բաղադրիչների բարձիկներին մոտիկությունից: Վերահոսքի ժամանակ սոսինձի արյունահոսությունը կարող է խանգարել զոդման մածուկի նստվածքին: Այն կարող է նաև փոխել տեղային հոսքի պրոֆիլավորումը՝ գործելով որպես ջերմամեկուսիչ: Մաքուր, հարթ ապակեպլաստե մակերեսները լավագույն հիմքն են մշտական կպչունության համար: Համոզվեք, որ հավատարմագրային նշանները մնում են պիտակի գոտուց հեռու, որպեսզի AOI տեսախցիկները պահպանեն պատշաճ գրանցում:
Ավտո-դիմել ընդդեմ ձեռքով տեղադրման
Մեծ ծավալի արտադրությունը հիմնված է պիտակի ավտոմատացված կիրառման վրա: SMT պիտակի սնուցիչները նյութը ներկայացնում են անմիջապես ընտրելու և տեղադրելու մեքենաներին: Այս ավտոմատացումը պահանջում է հատուկ նյութերի կարգավորումներ: Ազատման երեսպատումը կարևոր դեր է խաղում մեքենայի համատեղելիության և տրամադրման հուսալիության հարցում: Վակուումային վարդակը տեղադրման գլխի վրա պահանջում է կատարյալ հարթ պիտակի ներկայացում:
Ապակե երեսպատումը լավ է աշխատում ձեռքով կիրառման և ստանդարտ սեղանադիր տպիչների համար:
PET (պոլիեսթեր) երեսպատումները կանխում են ցանցի կոտրվածքները գերարագ ավտոմատացված դիսպենսերների ժամանակ:
PET երեսպատումն ապահովում է կայուն լարվածություն սնուցող մեխանիզմների միջոցով:
Ավտոմատացված համակարգերը ճշգրիտ գրանցման համար պահանջում են պիտակների միջև ճշգրիտ բացը:
SMT սնուցող սարքերի կեղևի թիթեղները պահանջում են կոշտ միջնապատեր՝ պիտակը մաքուր կերպով կտրելու համար:
Պիտակի չափի և հանդուրժողականության սահմանափակումները
PCB-ի մանրանկարչությունը խթանում է միկրո պիտակների պահանջարկը: Չափերը սովորաբար նվազում են մինչև 3 մմ x 3 մմ, որպեսզի տեղավորվեն խիտ բնակեցված տախտակների վրա: Այս մասշտաբով կրիտիկական են դառնում ձողերի կրճատման խիստ հանդուրժողականությունը: Անգամ 0,1 մմ շեղումը կարող է պատճառ հանդիսանալ, որ հավաքման և տեղադրման վարդակը բաց թողնի պիտակի կենտրոնը, ինչի հետևանքով պիտակները թափվեն կամ շեղված տեղադրվեն:
Վատ թույլատրելիությունը ավտոմատացված սարքավորումների սխալ սնուցման պատճառ է դառնում: Սոսինձը կարող է հոսել ծայրերից՝ խցանելով սնուցող մեխանիզմը: Ճշգրիտ պտտվող ձուլվածքն ապահովում է յուրաքանչյուր պիտակի անթերի բաշխումը: Արտադրության ընթացքում մատրիցայի հեռացման գործընթացը պետք է կատարյալ մաքուր եզրեր թողնի՝ առանց կպչուն լարերի բարձր արագությամբ SMT տեղադրման համար:
Իրականացման ռիսկերը և մեղմացման ռազմավարությունները
Ռիսկ. Շտրիխ կոդի ընթերցանության կորուստ
Շտրիխ կոդի դեգրադացիան դադարեցնում է հետագծելիությունը և ստիպում ձեռքով վերամշակել: Տպման գլխի ձախողումը, ջերմության սխալ կարգավորումները կամ ժապավենների անհամապատասխանությունը հանգեցնում են տպման վատ որակի: Չափազանց շոգն առաջացնում է ժապավենի արյունահոսություն՝ շտրիխ կոդերը դարձնելով անընթեռնելի: Անբավարար ջերմությունը հանգեցնում է թանաքի վատ ամրացմանը, ինչը հանգեցնում է տպագրության շերտավորմանը լվանալու ժամանակ:
Ներդրեք գծային շտրիխ կոդերի ստուգման համակարգեր՝ տպագրությունից հետո և հետհոսքից հետո: Այս համակարգերը իրական ժամանակում գնահատում են շտրիխ կոդը ISO/IEC 15415 ստանդարտներին համապատասխան: Ապահովեք ջերմության և մթության պատշաճ կարգավորումները ջերմային փոխանցման տպիչի վրա: Կատարեք տպիչի գլխիկների կանոնավոր սպասարկում իզոպրոպիլային սպիրտով, որպեսզի մահացած պիքսելները չկործանեն 2D մատրիցային տվյալները:
Ռիսկ՝ պիտակի փակում կամ անջատում
Պիտակավորեք ծայրերը, որոնք բարձրացնում են քիմիական նյութերը և հանգեցնում ամբողջական անջատման: Դա տեղի է ունենում, երբ սոսինձը չի կարողանում կապվել հիմքի հետ: Մակերեւութային աղտոտվածությունը, թրջվելու անբավարար ժամանակը կամ քիմիական անհամատեղելիությունը մղում են այս ձախողման ռեժիմը:
Համոզվեք, որ տախտակները լիովին զերծ են յուղերից և մասնիկներից մինչև քսելը, եթե դրանք կիրառվեն լվացումից հետո: Ստուգեք, որ սոսինձի վարկանիշը համապատասխանում է ձեր հատուկ քիմիական լվացման պրոֆիլին: Բավարար ժամանակ հատկացրեք սոսինձին, որպեսզի ամրանա, նախքան տախտակը բարձր ճնշման ջրային մաքրման կամ ուլտրաձայնային լոգանքների ենթարկելը: Լվացքի պրոֆիլը փորձարկեք անցանց՝ նախքան արտադրական ամբողջական գործարկումներին անցնելը:
Ռիսկ. OEM և պայմանագրային արտադրողի (CM) սխալ դասավորություն
Պայմանագրային արտադրողները երբեմն փոխարինում են ավելի էժան նյութեր՝ ծախսերը կրճատելու համար: CM-ը կարող է փոխարինել բարձր ջերմաստիճանի պոլիիմիդը ստանդարտ պոլիեսթերով, ինչը կհանգեցնի աղետալի ձախողման վերահոսքի ժամանակ: Անորոշ փաստաթղթերը թույլ են տալիս այս չարտոնված փոխարինումները տեղի ունենալ աննկատ, մինչև արտադրությունը դադարեցվի:
Հստակորեն սահմանեք պիտակի բոլոր բնութագրերը Նյութերի օրինագծում (BOM): Մանրամասնեք դեմքի ճշգրիտ նյութը, սոսինձի ձևակերպումը, խեժի ժապավենի տեսակը և տեղադրման կոորդինատները հավաքման գծագրերում: Պարտավորեք, որ ցանկացած նյութական շեղում պահանջում է OEM-ից պաշտոնական ինժեներական հաստատում և համապատասխանաբար թարմացրեք Հաստատված մատակարարների ցուցակը (AVL):
Ռիսկ. գույքագրման և պահպանման ժամկետի դեգրադացիա
Սոսինձները ժամանակի ընթացքում քայքայվում են: Ծայրահեղ ջերմության կամ խոնավության ազդեցությունը արագացնում է այս դեգրադացիան: Ժամկետանց սոսինձները տառապում են սառը հոսքից կամ ամբողջովին կորցնում են իրենց ամրությունը, ինչը հանգեցնում է հավաքման գծի վրա դրոշակման և անջատման: Պահպանման վատ պրակտիկան վատնում է թանկարժեք նյութերը և առաջացնում է արտադրության հետաձգում:
Փաստաթղթավորեք բոլոր պիտակավորման նյութերի պահպանման պայմանները: Պահպանեք պահեստային միջավայրը 22°C ջերմաստիճանում՝ 50% հարաբերական խոնավությամբ: Պահպանեք նյութերը իրենց սկզբնական պաշտպանիչ փաթեթավորման մեջ՝ փակված պոլիէթիլենային տոպրակների մեջ, մինչև այն պահանջվի հատակին: Կիրառեք FIFO-ի (First-In, First-Out) գույքագրման խիստ կառավարում` ժամկետանց պաշարների օգտագործումը կանխելու համար:
Եզրակացություն
Ստանդարտ պիտակները ներկայացնում են կեղծ տնտեսություն էլեկտրոնիկայի արտադրության մեջ: Պոլիմիդային ջերմային փոխանցման պիտակների վրա ներդրումները պարտադիր են SMT-ի հուսալի հետագծելիության համար: Դասակարգեք ձեր կարիքները՝ հիմնվելով կիրառման ժամանակի և կիրառման մեթոդի վրա՝ նյութերի ընտրությունն արդյունավետորեն նվազեցնելու համար:
Պահանջեք ֆիզիկական նյութերի նմուշներ՝ ձեր հատուկ SMT սարքավորման վրա ներկառուցված թեստավորում իրականացնելու համար:
Կատարեք ներքին ջերմային պրոֆիլավորման և քիմիական լվացման գնահատումներ՝ սոսինձի աշխատանքը ստուգելու համար:
Խորհրդակցեք պիտակավորման մասնագետի հետ՝ բարձր ամրության խեժի ժապավենները ձեր ընտրած դեմքի պաշարներին համապատասխանեցնելու համար:
Թարմացրեք ձեր նյութերի օրինագիծը (BOM) ճշգրիտ նյութի բնութագրերով՝ կանխելու CM-ի չարտոնված փոխարինումները:
Նշեք հատուկ պահման գոտիներ պիտակների համար ձեր հաջորդ CAD դասավորության մեջ՝ DFM-ի բարելավման համար:
ՀՏՀ
Հարց: Ի՞նչ ջերմաստիճանի կարող են դիմակայել պոլիիմիդային տպատախտակի պիտակները:
Պ. Պոլիմիդային պիտակները դիմակայում են մինչև 300°C կարճաժամկետ ազդեցությանը առանց կապարի վերամշակման և ալիքային զոդման գործընթացների ժամանակ: Երկարատև շարունակական ազդեցության համար նրանք պահպանում են ծավալային կայունությունը և սոսնձման ամբողջականությունը մոտ 150°C ջերմաստիճանում: Այս բացառիկ ջերմային դիմադրությունը կանխում է կծկվելը, ոլորվելը կամ հալվելը կոշտ արտադրական միջավայրում:
Հարց. Կարո՞ղ եմ օգտագործել ստանդարտ պոլիեսթեր պիտակներ վերամշակման զոդման համար:
Պատասխան. Ոչ: Ստանդարտ պոլիեսթեր (PET) պիտակները հալվում են, կծկվում և աղավաղվում, երբ ենթարկվում են 150°C-ից բարձր ջերմաստիճանի: Առանց կապարի հոսող վառարանները սովորաբար գերազանցում են 260°C: Վերահոսքի ժամանակ PET-ի օգտագործումը ոչնչացնում է շտրիխ կոդը և աղտոտում վառարանը: Սահմանափակեք պոլիեսթեր պիտակները խստորեն հետգործընթացային կիրառությունների կամ բաղադրիչների վրա, որոնք չեն ենթարկվում բարձր ջերմության:
Հարց: Ո՞րն է PCB պիտակների տպման լավագույն մեթոդը:
A: Ջերմային փոխանցման տպագրությունը միակ կենսունակ մեթոդն է բարձր հուսալիության PCB նույնականացման համար: Դուք պետք է օգտագործեք բարձր դիմացկուն, ամբողջական խեժ ժապավեններ՝ զուգակցված դեմքի համատեղելի պաշարների հետ: Այս համադրությունը ապահովում է, որ տպագրված շտրիխ կոդը դիմադրում է ծայրահեղ շոգին, ագրեսիվ հոսքը հեռացնող միջոցներին և ներկառուցված ջրային լվացման համակարգերի քայքայմանը:
Հարց. Ի՞նչն է ապահովում ESD պիտակի պիտակը անվտանգ:
A: ESD-անվտանգ պիտակներում օգտագործվում են ստատիկ-ցրող դեմքի պաշարներ և մասնագիտացված սոսինձներ: Այս նյութերը կանխում են ստատիկ էլեկտրաէներգիայի կուտակումը, երբ պիտակը մաքրվում է իր բացող շերտից: Պահպանելով մակերեսի դիմադրությունը անվտանգ պարամետրերի սահմաններում՝ նրանք պաշտպանում են զգայուն էլեկտրոնային բաղադրիչները կիրառման ընթացքում աղետալի լարման բարձրացումներից:
Հարց. Ինչո՞ւ են իմ PCB պիտակները ընկնում քիմիական լվացման ժամանակ:
Պ. Պիտակներն անջատվում են անհամատեղելի սոսինձների, պնդման անբավարար ժամանակի կամ մակերեսի վատ թրջվելու պատճառով: Բարձր ճնշման ջրային համակարգերը և կոշտ սապոնիզատորները հարձակվում են թույլ կապի գծերի վրա: Համոզվեք, որ օգտագործում եք բարձր ամրության ակրիլային սոսինձներ, որոնք նախատեսված են ցածր մակերևութային էներգիայի (LSE) տախտակների համար և թույլատրեք պատշաճ մնալու ժամանակը լվանալուց առաջ:
Հարց. Կարո՞ղ են ավտոմատ կերպով կիրառվել տպատախտակների պիտակները:
A: Այո: Մեծ ծավալով արտադրությունն օգտագործում է SMT պիտակի սնուցող սարքեր և ավտոմատ կիրառման համար հավաքող և տեղադրող մեքենաներ: Սա պահանջում է պիտակներ, որոնք մշակված են պինդ կտրելու թույլատրելիությամբ և հատուկ բացթողման գծերով: PET (պոլիեսթեր) երեսպատումը խստորեն խորհուրդ է տրվում կանխել ցանցի կոտրվածքները և ապահովելու կայուն լարվածություն բարձր արագությամբ դիսպենսինգի ժամանակ:
